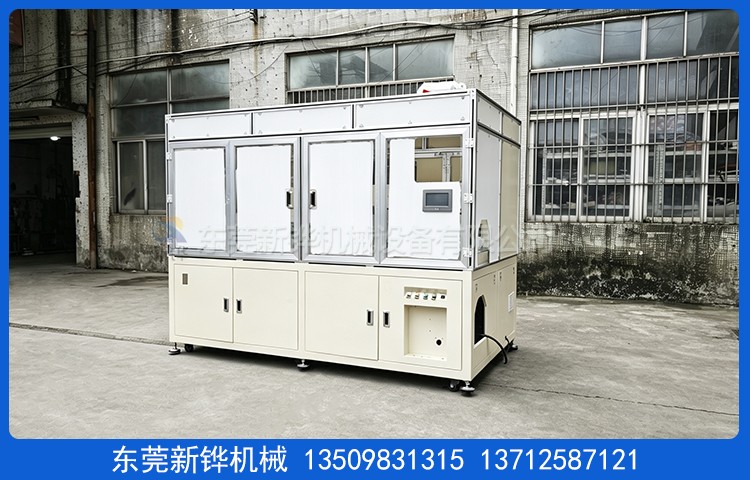

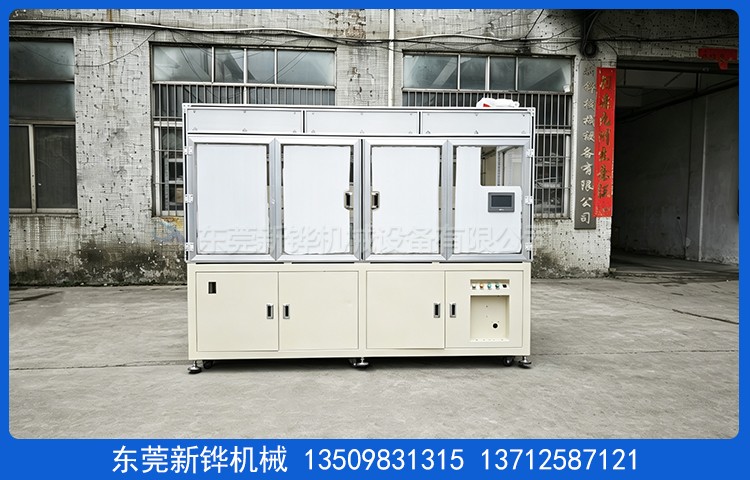

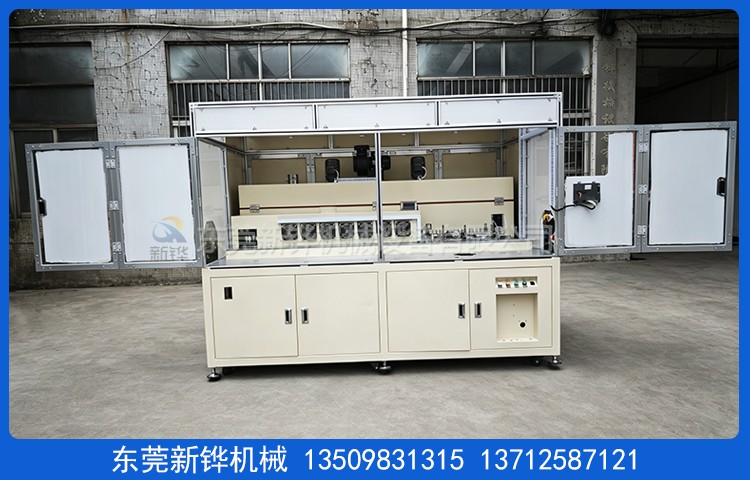

转子焗胶固化冷却机

设备名称:转子焗胶固化冷却机

设备型号:XHMO-5Y-280T

机台电源:AC380V  3φ  50HZ  15KVA

输送尺寸:长2610 × 宽1500 × 高1900mm（以实物为准）

机台结构:面向机台左边进炉烘烤-冷却-右边出料；

检修方式:加热段用气弹簧撑杆掀开+手动撑杆保护设计，方便检修及清洁保养。

机台定位:安装承重M20脚杯， 3寸脚杯方便设备的移动和固定。

内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T3.0*50*50mm 铁方通焊接成型，机架整体封板。机架台面为10厘水平加工，地面到治具杯底面高度850±10mm

机台颜色:经防锈处理后静电高温粉体涂装，整机为RAL9010（客户提供色板）。

保温材料:白色硅酸铝保温，保温层厚度80mm。

门密封条:₵20mm耐高硅胶双密封条密封处理，美观无污染。

温度范围:转子焗胶固化冷却机常用温度120-150℃，最高温度:室温+10℃-180℃可调设定，温度测试孔2个。

温控系统:欧姆龙温控器+SCR控制中波红外线电热管， 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准，配六点记录仪一台。

运风方式:顶部马达配合风轮经过风道分散后垂直循环运风设计，温度均匀性佳。

进排风口:排风口:￠90mm可调节风阀。

加热功率:红外线电热管，1套加热控制温度，升温状态约:12KW。

升温速率:空炉常温～150℃约需时间10分钟。

链条节拍:输送节拍:22S/个，08B加长销链条，加长销轴∮8*20mm，链条节距5*12.7mm,总共约280个铝质治具杯。

输送动力:松下伺服+减速电机,速度可调节。

亚克力罩:国标40*40*2.0mm型材+5.0透明亚克。

烘烤流程:人工手动放/取料，上/下料处光电检测，烘烤区约170个/60分钟，冷却约100个35分钟，出料温度约35-40℃，分别记录烘烤区产品数量/冷却区产品数量。

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服務:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服務:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
