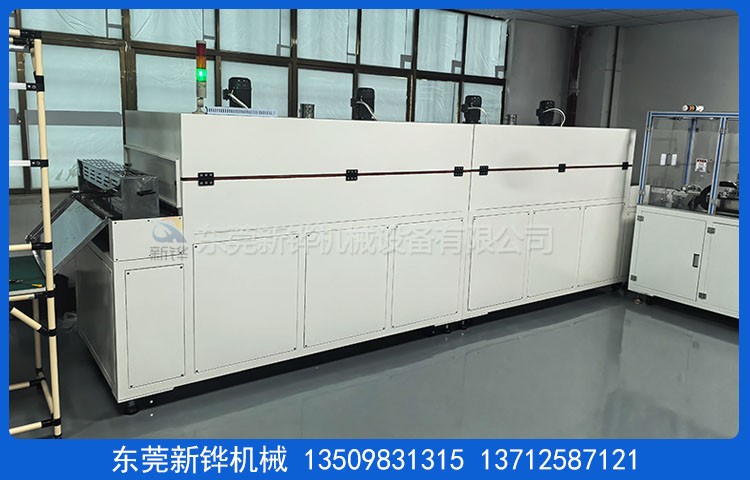

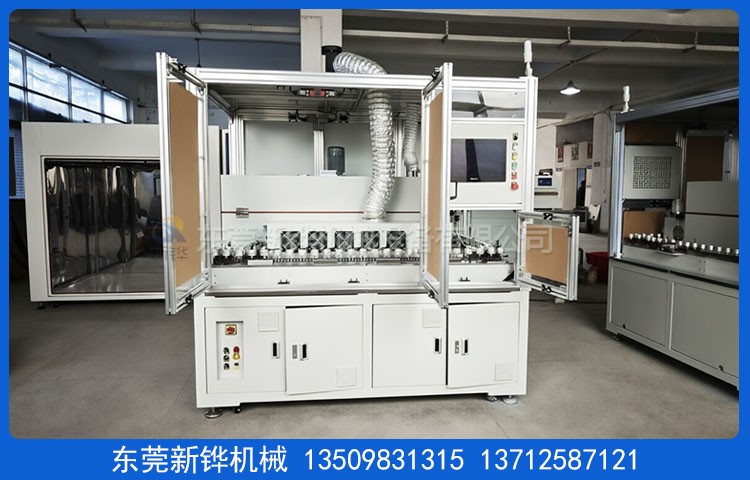

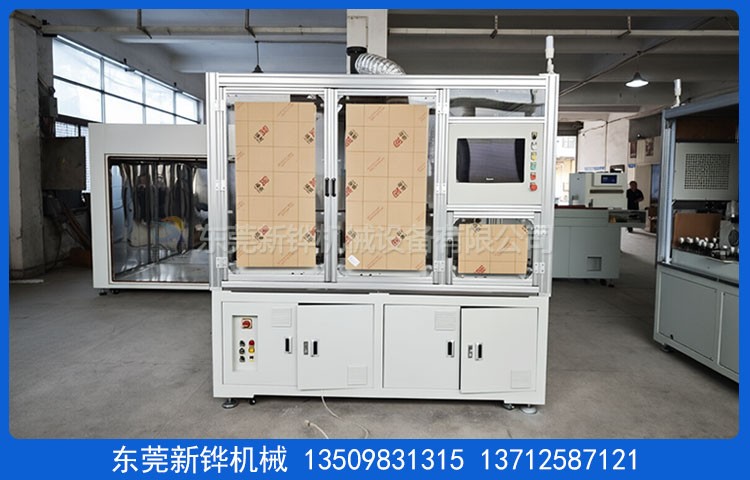

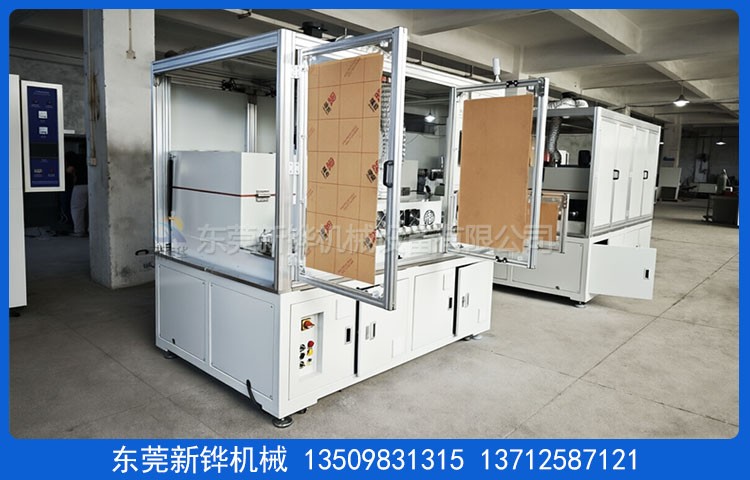

东莞市新铧机械设备有限公司推出的XHSO-12A3Y-260T转子焗胶机，是一款专为电机转子、定子等精密部件设计的自动化烘烤固化设备。该设备集高效烘干、精准温控与安全稳定于一体，旨在优化生产流程，提升产品良率，满足现代化工业生产对高品质固化的严苛要求。
· 精准温控，均匀固化：采用欧姆龙温控器配合SCR控制中波红外线电热管，具备PID自整定功能，确保炉内温度精准控制在设定值（常用100℃，最高可达200℃），温差控制在±5℃以内。顶部垂直循环运风设计，保证了炉内温度的高度均匀性。
· 高效节能，快速升温：空炉状态下，从常温升至100℃仅需7-10分钟，大幅缩短生产准备时间。12KW的加热功率配合优质硅酸铝保温材料（厚度80mm），有效减少热量散失，节能高效。
· 结构坚固，易于维护：设备主体采用T3.06060mm铁方通焊接机架，外箱为T1.5mm厚冷板，内箱则选用T1.2mm厚SUS430#不锈钢板全密封满焊，确保炉内清洁且耐用。加热段采用气弹簧撑杆掀开设计，方便日常检修与清洁保养。
· 智能输送，灵活兼容：输送系统由伺服电机驱动，链条节拍可调节（30S/个），兼容多款产品治具（每款约260个治具杯）。人工放/取料配合光电检测，实现半自动化作业，烘烤流程约100分钟，风冷约20分钟，出料时产品表面温度降至约40℃±5℃。
· 多重防护，安全可靠：设备配备超温警报、过电流保护、漏电断路器、电源逆向防止器等多重安全保护装置，所有带电外露部位均有绝缘保护罩，并贴有清晰警示标识，电柜防护等级达到IP54，完全符合国际安全标准。
参数类别 | 详细规格 |
设备型号 | XHSO-12A3Y-260T |
机台电源 | AC380V 3φ 50HZ 15KVA |
输送尺寸 | 长1500 × 宽1400 × 高2000mm（以实物为准） |
机台结构 | 左侧进炉烘烤，右侧冷却出料 |
检修方式 | 加热段气弹簧撑杆掀开+手动撑杆保护 |
机台定位 | M20承重脚杯，3寸脚轮方便固定与拼接 |
内箱材质 | T1.2mm厚SUS430#不锈钢板全密封满焊 |
外箱材质 | T1.5mm厚冷板折弯加强焊接，打磨防锈 |
机架材质 | T3.06060mm铁方通焊接，整体封板 |
机台颜色 | RAL7035灰白色（静电高温粉体涂装） |
保温材料 | 白色硅酸铝，厚度80mm |
门密封条 | 20mm耐高硅胶双密封条 |
温度范围 | 室温-200℃可调（常用100℃，均匀度±5℃） |
温控系统 | 欧姆龙温控器+SCR+PID自整定+K型热电偶 |
运风方式 | 顶部马达+风轮，垂直循环运风 |
进排风口 | 90mm可调节风阀 |
加热功率 | 红外线电热管，升温状态约12KW |
升温速率 | 常温～100℃约7-10分钟 |
链条节拍 | 30S/个，兼容3款产品（每款约260个治具杯） |
输送动力 | 伺服电机+减速电机，速度可调 |
亚克力罩 | 40402.0欧标铝型材+5.0亚克力板 |
烘烤流程 | 烘烤100分钟（约180个产品）+风冷20分钟（约40个产品） |
安全保护 | 超温警报、过电流保护、漏电断路器、电源逆向防止器等 |
防护标识 | 绝缘保护罩、警示标识，电柜IP54 |
使用条件 | AC 220V/380V/ 50Hz三相五线制，湿度40%-50%，温度20-30℃ |
注意事项 | 烘烤产品不可含高浓度易燃、易爆挥发性气体或溶剂 |
售后服务 | 质保期壹年（非人为质量问题免费维修） |
本设备广泛适用于电机制造、电子元件、五金塑胶等行业，特别适合电机转子、定子线圈的绝缘漆固化、胶水烘干等工艺，是提升产品绝缘性能和机械强度的理想选择。
东莞市新铧机械设备有限公司专注于隧道炉、焗胶炉、UV固化机等光热固化设备的研发与制造，致力于为客户提供高效、节能、安全的非标自动化解决方案。
