一、产品概述

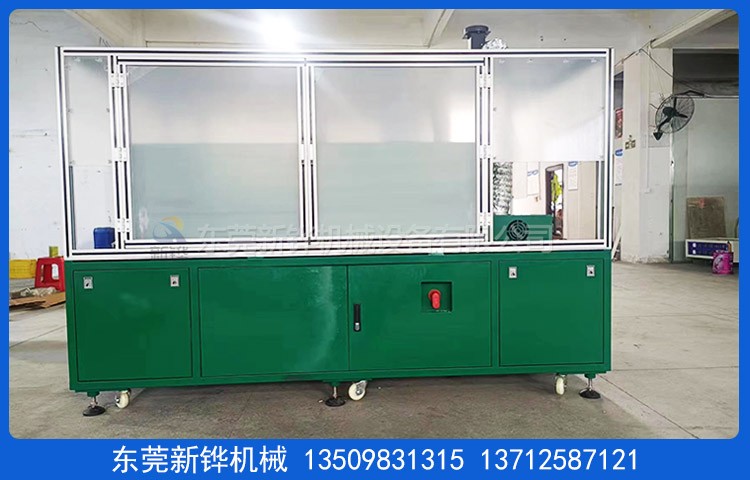

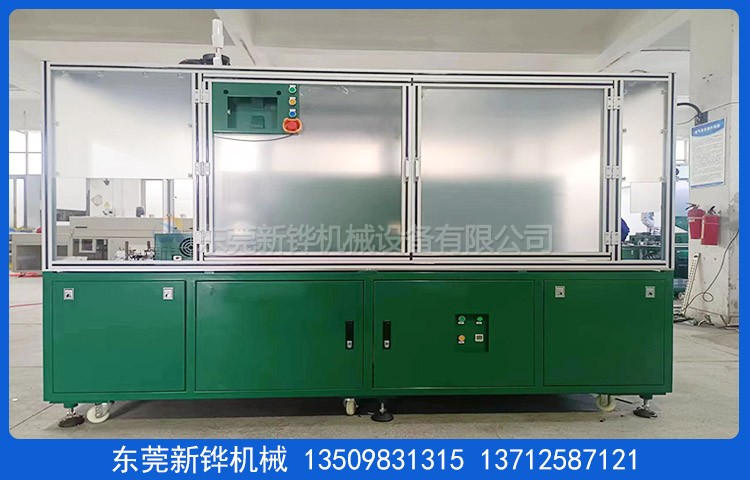

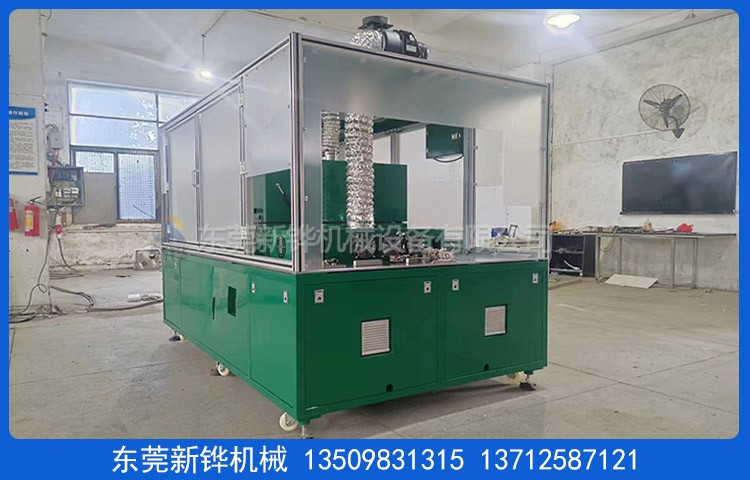

电机转子焗胶炉是东莞市新铧机械设备有限公司专业研发生产的一款高效、精准的热处理设备，专为电机转子内磁钢与铁芯间的环氧树脂类胶水固化而设计。设备型号XHSO-5-3-1IR，通过精确控制加热过程，促进胶水从液态到固态的交联反应，显著提升粘结强度与可靠性，确保电机在高速运转下的安全与长寿命。
二、核心功能与优势
精准固化：最高温度可达220℃（常用150±10℃），室温升至150℃仅需约10分钟，确保胶水充分固化。
均匀加热：采用半镀白膜中波红外线电热管配合单向水平运风系统（370W长轴电机+多翼式风轮），保证炉内温度均匀稳定。
智能温控：7寸昆仑通泰触摸屏+松下PLC+欧姆龙温控器+东达SCR，实现人机界面全自动控制，温度设定与监控直观便捷。
高效生产：输送节拍2秒/个，正反转输送设计，配合466个黑色铝质阳极转子定位杯，大幅提升生产效率。
安全节能：超温保护、电源缺相保护、热过载保护等多重安全装置；进料故障时自动停止加热，降温至75℃后自动恢复，节能高效。
稳定可靠：日本SMC气缸+松下光电检测链条定位，确保进出料精准；施耐德接触器、正泰漏电开关，保障设备运行安全。
三、技术参数
机器型号：XHSO-5-3-1IR
内型尺寸：长1200×宽1350×高150mm
外型尺寸：长1600×宽1600×高1650mm（以实物为准）
外箱材质：SS41#1.5mm折弯焊接，顶部可掀开检修，背面预留2个检测孔
保温夹层：100mm高密度白色硅酸铝棉，机台表面温度≤室温+25℃（接缝处除外）
内箱材质：SUS201#1.2mm不锈钢密焊，产品进出口高度100mm
机架材质：40×40×2.5mm方通，内置电箱，四面活动门板，10厘水平台面
进出料定位：2组日本SMC气缸+松下光电检测链条定位
温控系统：7寸昆仑通泰触摸屏+松下PLC+欧姆龙温控器+东达SCR
加热控制：进料故障时自动停止加热，输送链条与运风电机持续运行，温度降至75℃后自动恢复加热
温度范围：最高220℃可调，常用150±10℃，升温时间约10分钟
运风方式：单向水平运风，370W长轴电机+多翼式风轮
加热方式：半镀白膜中波红外线电热管加热风循环，单段炉盖加热功率9KW
加热时间：升温+恒温时间约10分钟
冷却方式：正面轴流风扇+顶部横流风机吹风冷却，冷却时间5分钟（链条行程）
传动电机：日本松下伺服电机，输送节拍2秒/个，支持正反转输送
输送链条：08B加长销碳钢链条，黑色铝质阳极转子定位杯约466个
安全装置：超温保护、电源缺相保护、热过载保护，施耐德接触器、正泰漏电开关
机台颜色：打磨倒角无毛刺，防锈后高温喷塑（米黄色，可按客户色版定制）
控制方式：配备伺服电机、伺服控制、气缸、检测光电（缓冲区控制由客户负责，不含触摸屏+PLC）
供电电源：AC 220V/380V/50Hz三相五线制
使用条件：环境相对湿度40%-50%，温度20-30℃
注意事项：烘烤产品不可含高浓度易燃、易爆挥发性气体或溶剂
四、适用行业
新能源电机制造
传统电机生产
电子元件固化处理
五金塑胶烘干定型
五、售后服务
设备质保期1年，非人为问题免费维修；
免费提供操作、维护、故障排除培训；
日常技术咨询与故障处理服务；
不定期质量跟踪，确保设备稳定运行。
