一、适用行业与工艺场景
专为新能源驱动电机、伺服电机、风机/水泵马达、家电电机、电动车电机生产企业定制，核心用于电机转子磁铁点胶、定子灌封胶、绕组绝缘胶、环氧AB胶、结构胶连续恒温固化工艺。
解决传统静态烤箱、普通隧道炉痛点：工件静置受热不均、胶水局部固化不足/过烤起泡、挂胶厚薄差异大、批量一致性差、上下料人工成本高、占地大、无法对接自动化产线。
二、核心工作原理
采用环形回转链条循环输送+全域热风循环加热双重均衡方案：
1.电机定转子治具固定在闭环回转链条上，匀速循环经过预热段、恒温固化段、缓冷段，全程无死角受热；
2.炉腔顶部多组强力运风马达配合多翼风轮，上下左右四面循环热风，配合分段控温模块；
3.工件持续回转位移，规避单点长时间烘烤，胶水固化均匀，杜绝磁铁脱胶、绕组绝缘层开裂、胶层气泡缺陷。
三、整机硬件结构
1.炉体钣金结构
- 外箱体：1.5mmSS41冷轧钢板折弯焊接，表面磷化高温静电喷塑，耐腐蚀易清洁；
- 内炉膛：1.2–1.5mmSUS304镜面不锈钢密焊成型，高温不生锈、无尘不积胶渍，便于清洁保养；
- 保温层：100mm厚高密度阻燃硅酸铝保温棉，炉体外表面温升≤室温+25℃，大幅降低能耗；
- 机架：40×40×2.5mm加厚方通焊接，底部配可调水平脚轮+刹车万向轮，方便移位调平；
- 检修设计：炉顶可掀开检修盖板，背部预留温度检测、废气检修孔，维护便捷。
2.回转输送系统
- 传动结构：8mm加长销轴不锈钢闭环链条，配独立370W变频减速驱动电机；
- 调速范围：0–2m/min无级变频可调，可根据胶水固化时长匹配节拍（5–30分钟固化工艺均可适配）；
- 定位检测：搭配日本SMC定位气缸+松下光电感应，工件到位自动锁止，缺料、卡料自动报警停机；
- 承载治具：可按客户转子/定子尺寸定制工装，单工位适配单颗/多颗工件批量烘烤，兼容外径30–200mm各类电机铁芯转子。
3.加热与温控系统
- 加热元件：SUS304散热片式U型发热管，可选热风循环/中波红外双模式加热，升温速度6℃/min；

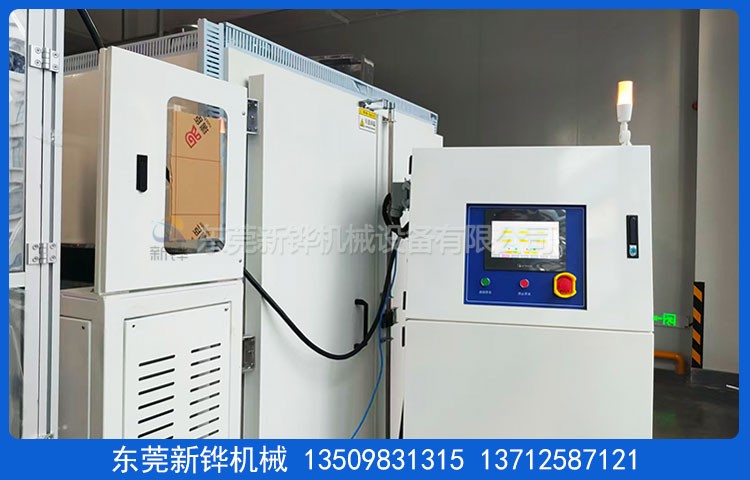

- 温控配置：7寸昆仑通泰触摸屏+台达PLC+欧姆龙温控模块+固态SCR无触点调压；
- 控温区间：常温–200℃可调，电机焗胶常用恒温区间90–150℃；
- 温度均匀性：空载150℃恒温15分钟，炉内温差≤±5℃，高端机型可达±3℃；
- 分段控温：预热、固化、缓冷三区独立温控，适配环氧胶分段固化工艺（低温凝胶+高温完全固化）；
- 废气处理：每2米加热段标配90mm可调排气口，及时排出胶水挥发溶剂，降低炉内VOC浓度，防爆安全。
4.全套安全防护
1.超温自动断电、声光报警，温度超标同步切断加热与输送；
2.风机、加热系统联动，运风故障自动停止加热，防止局部高温起火；
3.泄压防爆结构、过流过载保护、三相电流实时监测；
4.炉门密封高温硅橡胶条，防热风外泄，车间环境温度稳定。
四、电机行业专属核心优势
1.固化品质稳定，降低不良率
回转循环受热无冷热盲区，转子磁铁胶水附着力均匀，定子灌胶无气泡、无局部欠固化，电机绝缘耐压、防水、抗振动性能达标，大幅减少返工报废。
2.连续自动化生产，省人工提产能

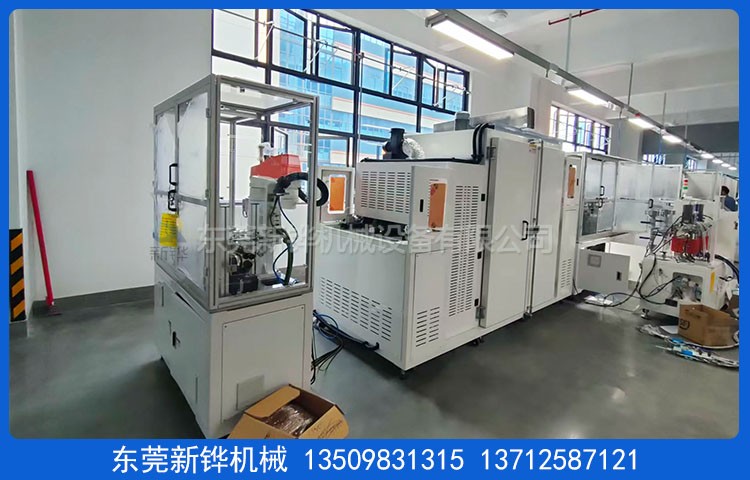

闭环回转不间断上下料，可对接前端点胶机、真空灌胶机、后端冷却流水线，实现无人值守连续烘烤；对比单台间歇烤箱，产能提升2–3倍，减少2–3名上下料操作工。
3.占地紧凑，优化车间布局
环形回转结构比直通式长隧道炉节省40%厂房空间，中小型电机厂、新能源定子产线均可适配，小车间也能搭建完整固化工序。
4.节能降耗，长期生产成本低
加厚保温层+分段独立控温，恒温阶段功率仅为满功率50%；回转输送无闲置空烤，相比间歇烤箱节电30%以上；发热管寿命长，配件损耗低。
5.非标灵活定制，适配全品类电机
可根据客户产线节拍、工件尺寸、固化工艺定制炉内长度、工位数量、加热功率、进出口高度；兼容微型伺服马达、汽车驱动电机、大功率工业电机全品类定转子焗胶。
五、标准技术参数（通用款XHSO系列，可按需调整）
1.电源：AC380V三相50Hz，加热功率16–27KW（按需选配）；
2.炉内有效尺寸：长4000×宽650–800×高150mm；
3.外形尺寸：长6000×宽1160×高1450mm；
4.输送高度：750mm标准工业流水线高度；
5.控制模式：PLC触摸屏全自动，可存储99组固化温度曲线；
6.适用胶水：环氧AB胶、磁铁结构胶、定子绝缘浸渍胶、PU密封胶。
六、适用企业
新能源汽车电机厂、伺服马达制造企业、风机水泵电机加工厂、电动车电机生产线、家电马达定子转子车间、特种高压电机生产厂商。
七、品牌
东莞市新铧机械设备有限公司，专注电机定转子焗胶、浸漆、烘干固化设备12年，全系列设备支持上门勘测、方案定制、现场安装调试、售后终身维护。

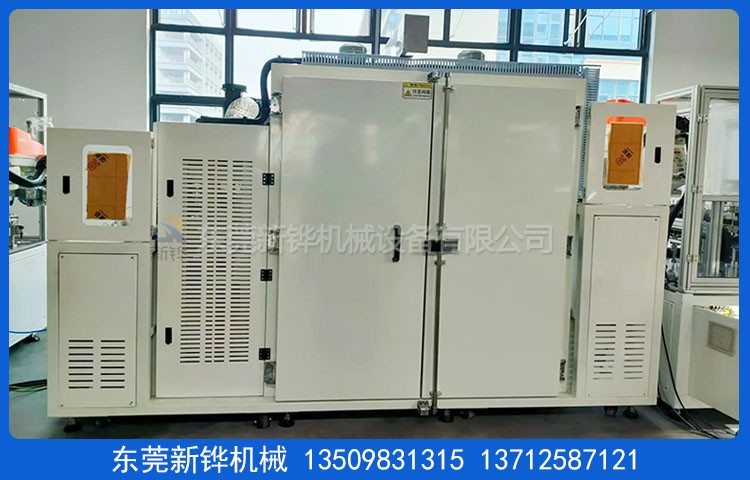

回转焗胶炉｜电机转子定子胶水连续固化专用设备
闭环回转循环输送，全域热风分区控温，炉内温差≤±5℃；适配新能源、伺服、家电电机磁铁点胶、定子灌封胶恒温固化。全自动变频输送，可对接自动化产线，节省车间占地、降低人工与不良率，整机不锈钢内膛、加厚保温节能防爆，支持非标尺寸、工艺曲线定制，电机行业批量固化首选连续焗胶设备。
