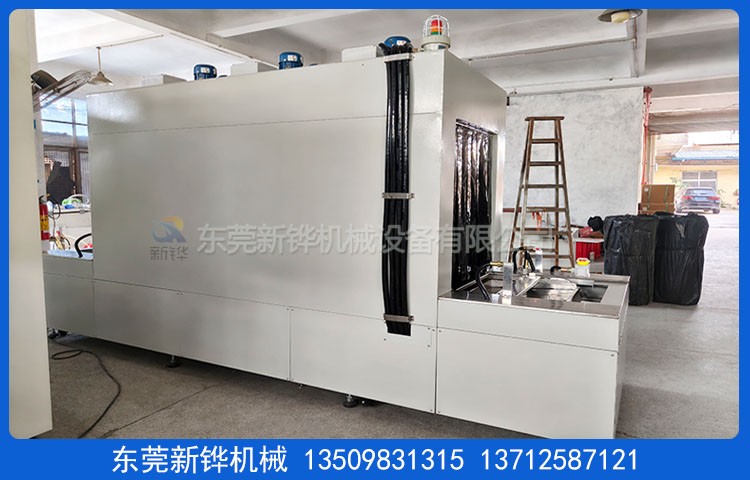

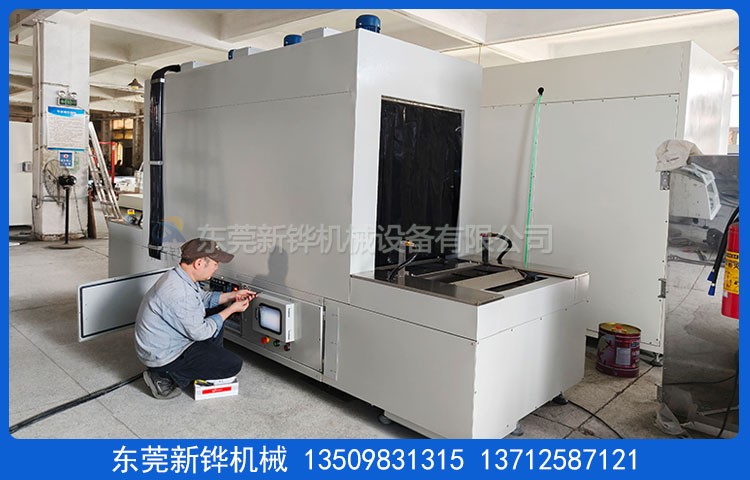

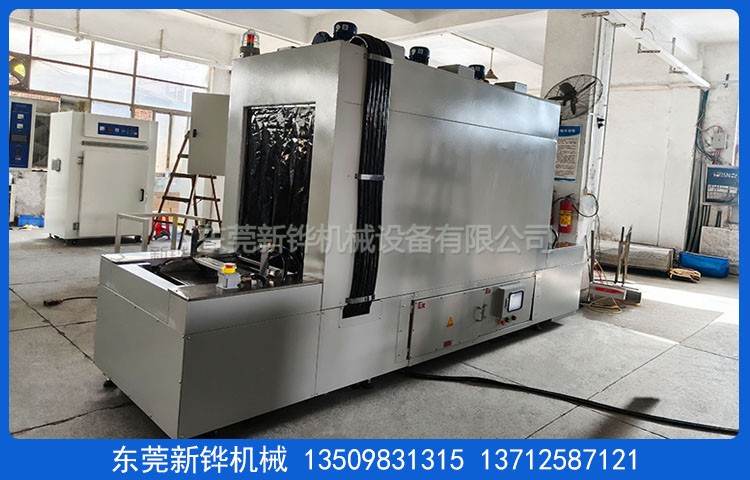

防爆隧道炉

设备名称:防爆隧道炉

设备型号:XHSO-4-06-1R

设备电源:AC380V  3φ  50HZ  28KW

烘烤尺寸:长2500 × 宽650 × 高1000mm

外形尺寸:长4000 × 宽1050× 高2450mm（以实物为准）

机台结构:进料长度:750mm ；加热长度:2500mm；出料长度:750mm

进料高度:产品进炉口有效高度1000mm。

检修方式:顶部快拆维修电机和电热管。

机台定位:防爆隧道炉整机出货配3寸脚轮、M18腳杯。

内箱材质:T1.2mmSUS304#不锈钢板。

外箱材质:T1.5mmSS41#冷轧钢板。

机架材质:T2.0*40*40mm铁方通加封板。

机台颜色:高溫粉體塗裝，整机为邹纹灰白色。

保温材料:高密度黄色岩棉厚度100mm。

防护标签:设备高温部分加贴高温警示标识。

温度范围:常温～MAX150℃可调。

温度均匀:恒温后空炉75℃单点测温±5℃（进出料段除外）

人机界面:西门子7寸触摸屏+可编程控制器S7-1200

温控方式:三区智能温控器配合固态继电器，具备PID自动整定控温功能。

检测温度:3条K型熱电偶检测温度。

运风方式:顶部风机经过风道分散左右循环运风設計。

运风电机:防爆長軸型高温馬達配強力型多翼式風輪。

进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀。

加热元件:防爆隧道炉采用不锈钢电热管，加热功率:24KW,

升温速率:空炉常温～75℃约需时间20分钟.

输送链板:宽636mm不锈钢链板+产品治具。

输送速度:调速电机配合变频器0.1-1m/min任意调速。

输送高度:输送带表面距离地面750+30mm可调。

安全保护:防爆电箱;超溫停止加熱並警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器；電源逆向防止器；三色指示灯.

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主電源采用AC 220V/380V/50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服務:設備自送貨之日起质保期为壹年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成七天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:簽定合同收到訂金之日起25个工作日；安装调试时间为货到工厂之日 1个工作日。
