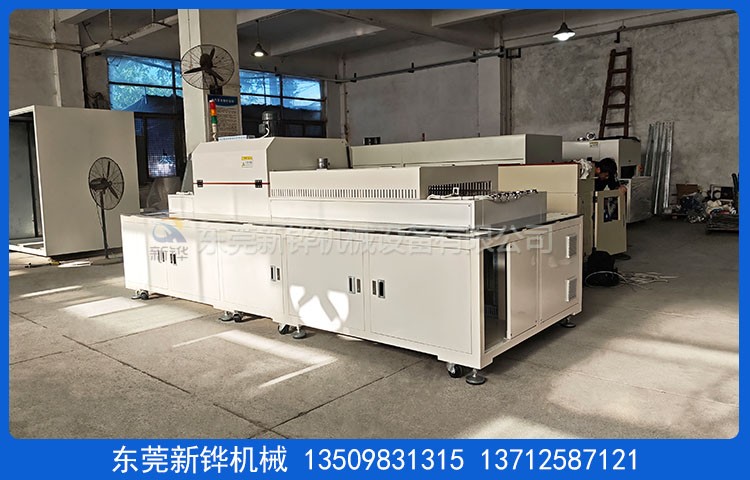

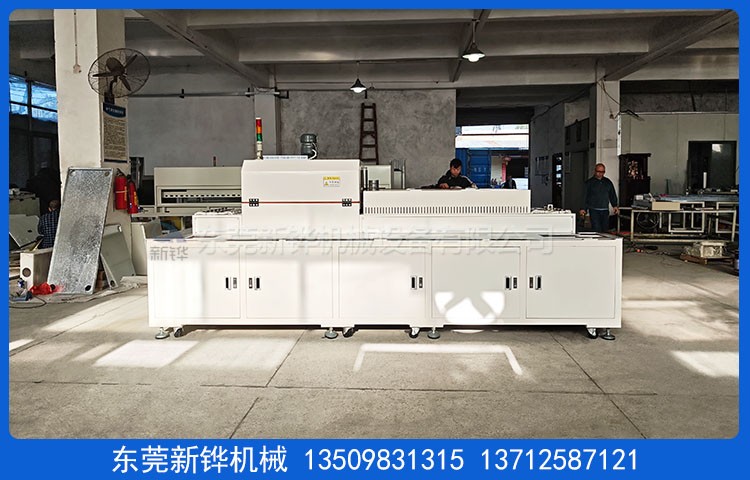

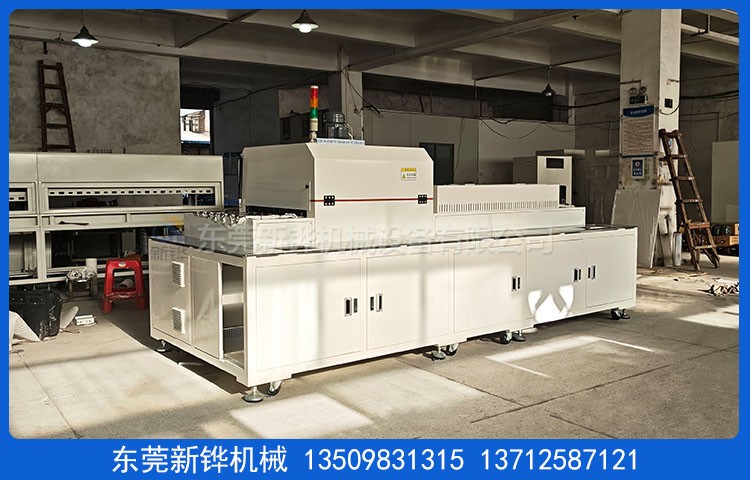

烘干冷却炉

设备名称:烘干冷却炉

设备型号:XHSOT-3.7-1.5-1R

机台电源:AC380V  3φ  50HZ   15KW

外型尺寸:长3700 × 宽1500 × 高1650mm（以实物为准）

烘区尺寸:长1000 × 宽850 × 高100mm

冷却尺寸:长1400 × 宽850 × 高100mm

机台结构:入料口高度:100mm，进料段:650mm，烘烤段:1000mm，冷却段:1400mm，出料段:650mm

机台定位:治具面距离地面965±10mm，安装承重M20脚杯，3寸脚杯脚轮方便设备的固定及移动。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T2.5*40*40mm 铁方通焊接成型，机架整体封板。

机台颜色:经防锈处理后静电高温粉体涂装，客户指定颜色（波纹RAL9003 东亚升CH-1375）。

保温材料:白色硅酸铝保温，保温层厚度80-100mm。

门密封条:₵20mm耐高硅胶双密封条密封处理，美观无污染。

温度范围:烘干冷却炉常用温度:150℃，最高温度:常温～MAX200℃可调。

温控系统:智能温度控制器配合SCR控制, 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准。

运风方式:顶部马达配合风轮经过风道分散后垂直循环运风设计，温度均匀性佳。

进排风口:进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀。

加热功率:碳纤维电热管，加热功率:12KW。

升温速率:空炉常温～150℃约需时间20分钟。

型材机罩:国标铝型材+5.0亚克力。

冷却温度:产品150℃冷却到35℃±5℃（恒温空调车间），出料第一个产品位安装表面测温仪。

冷却方式:顶部进风安装导向高速风扇+排热抽风风机。

输送链板:产品节拍13.5S，弯板+链条+汇川伺服，检测定位，客户机械手放/取料。

输送动力:汇川伺服+减速电机速度可调。

安全保护:马达、过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金确定图纸40天出货。
