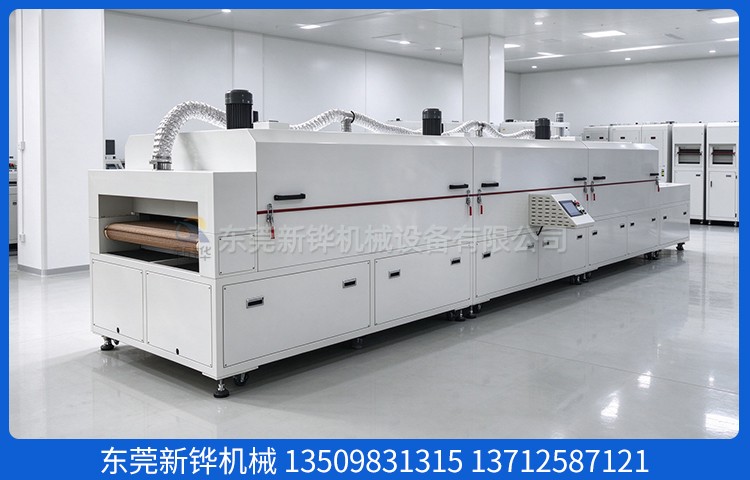

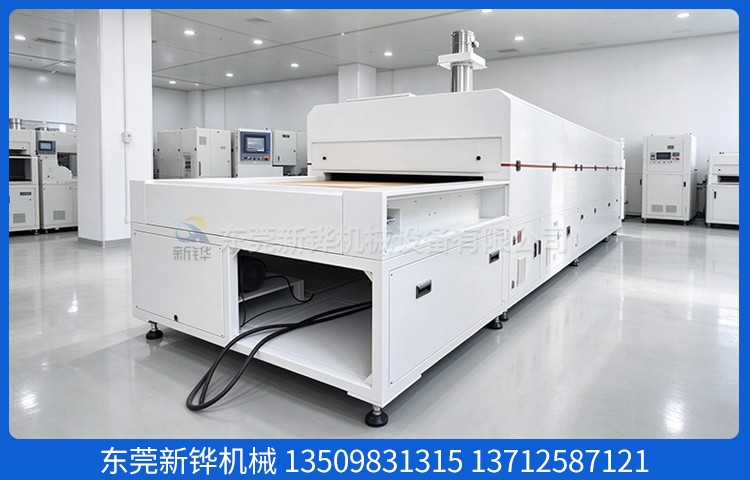

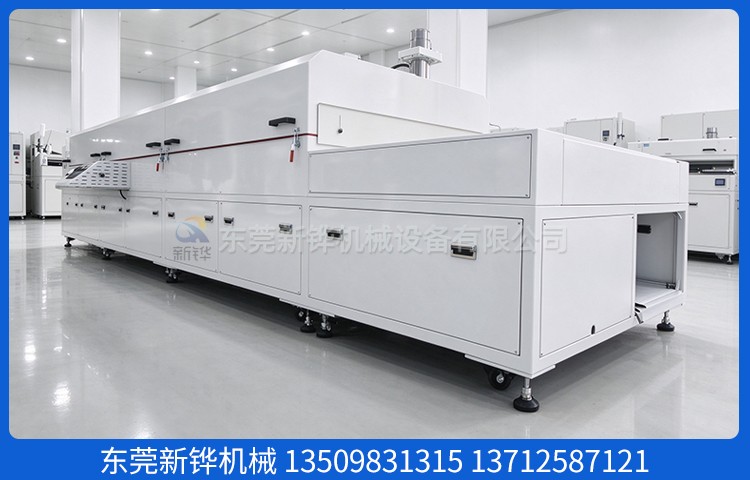

铁板烘干隧道炉

设备名称:铁板烘干隧道炉

设备型号:XHSO-7-1-3R

机台电源:AC380V  3φ  50HZ   39KW

外型尺寸:长7500× 宽1500 × 高1650mm（以实物为准）

烘区尺寸:长6000 × 宽1150 × 高80mm

机台结构;入料口高度:50mm，进料段:250mm（含隔离罩），烘烤段:6000mm，冷却段:无，出料段:1250mm

机台定位:治具面距离地面790±10mm，安装承重M20脚杯，3寸脚杯脚轮方便设备的固定及移动。

检修方式:加热段用液压撑杆掀开+手动撑杆保护设计，方便检修及清洁保养。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

内箱材质:T1.0mm厚SUS304#不锈钢板全密封滿焊保證爐內清潔。

机架材质:T2.5*40*40mm 铁方通焊接成型，机架整体封板。

机台颜色:经防锈处理后静电高温粉体涂装，皱纹米白RAL9010(客户待定）。

保温材料:白色硅酸铝保温，保温层厚度120~150mm，炉内烘干温度100℃时，烤箱区域距离烤箱表面20厘米处的温度相对环境的温差:≤10℃（炉子进出口及接缝处除外）。

门密封条:₵20mm耐高硅胶双密封条密封处理，美观无污染。

温度范围:常用温度:60℃，最高温度:常温～MAX100℃可调，烘烤区域温度均匀性精度:±3℃(不含进出料段）。

温控系统:智能温度控制器配合SSR控制, 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准。

运风方式:顶部马达配合风轮经过风道分散后垂直循环运风设计，温度均匀性佳，风量:100m3/h~1000m3/h，风量偏差:≤5%，电机采用变频器控制，触摸屏显示频率。

进排风口:进风口:￠90mm调节风盘+过滤器，排风口:3*￠90mm可调节风阀+过滤器汇总一个排风出口￠150mm。

加热功率:铁板烘干隧道炉采用不锈钢电热管，加热功率:12*3=36KW。

升温速率:空炉常温～120℃约需时间25分钟，升温速度:≥3℃/min

输送装置:产品节拍180S，铁弗龙网格输送带，出料位安装感应器+挡板，网带下有不锈钢托板

输送动力:减速电机+变频器，速度0.1～0.5M/min可调。

安全保护:3组加控制配3组超温报警，马达、过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金确定图纸40天出货。
