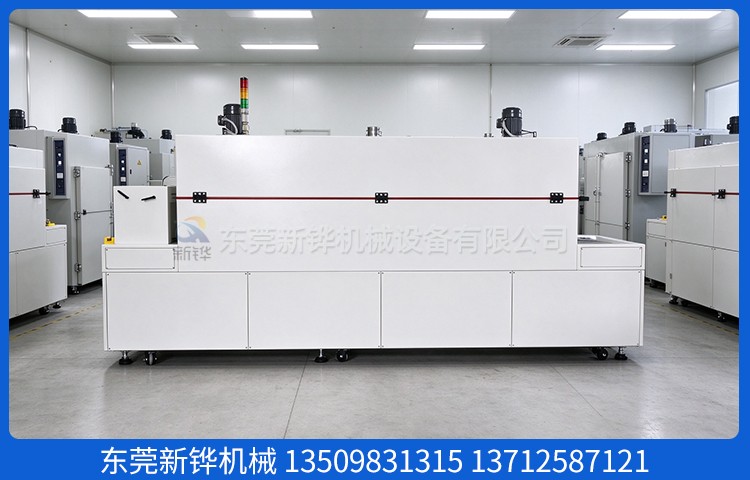

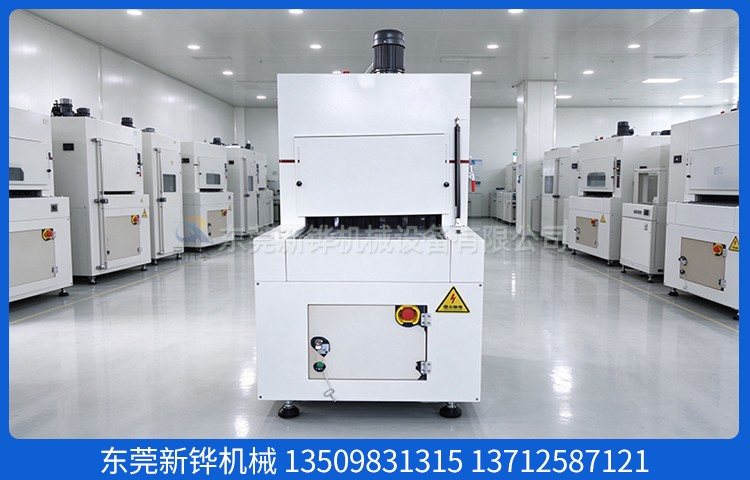

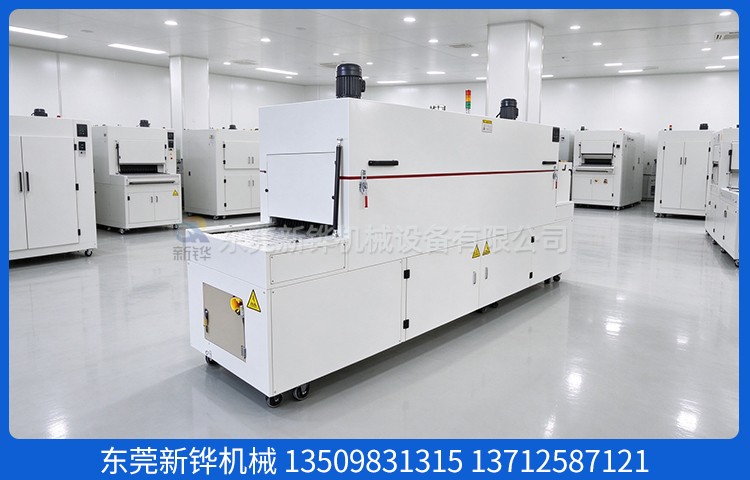

隧道炉

设备名称:Z07隧道炉

设备型号:XHSO-3-05-1R

设备电源:AC220V  3φ  50HZ   13KW

烘烤尺寸:长2500 × 宽550 × 高250mm

外形尺寸:长3000 × 宽850 × 高1650mm（以实物为准）

机台结构:进料高度:250mm；进料长度:250mm；加热长度:2500mm; 出料长度:250mm。

检修方式:气弹簧掀开+撑杆保护检修。

机台定位:整机出货一体3寸脚轮腳杯。

内箱材质:T1.2mmSUS201#不锈钢板。

外箱材质:T1.5mmSS41#冷轧钢板加工。

机架材质:T2.0*40*40mm铁方通两侧整体封板。

机台颜色:高溫粉體塗裝，整机为邹纹灰白色。

保温材料:高密度黄色岩棉厚度100mm。

防护标签:设备高温部分加贴高温警示标识。

温度范围:常温+10度～150℃可调节。

温度均匀:恒温后空炉80℃单点测温±3-5℃（进出口段除外）

温度控制:前、中、后三个智能温控器具备PID自整定控温功能。

輸入模式:精密 K型熱电偶配合可控硅控制。

运风电机:两台長軸型高温馬達循环运风設計。

排风方式:￠90mm可调节排风阀门。

加热系统:加热元件:隧道炉采用不锈钢电热管，加热功率:12KW。

升温速率:空炉常温～80℃大约5分钟。

输送网带:宽500mmT0.7mm黄色特氟龙布带。

输送高度:隧道炉输送带表面距离地面750+30mm可调。

输送速度:20-100min烘干时间可调节，实际烘烤温度80℃/30min(烤烤时间30min+进出料时间10mim=总时间40min)。

出料检测:出口位置加挡边防止产品掉落，出料口光电检测产品后皮带停止并声光报警提示。

冷却方式:前后出口安装高温帘子遮挡，防止外部透风；出料口上面安装多个小风扇吹风散热装置，朝外吹风不影响内部温度。

安全保护:超溫停止加熱並警報裝置、馬達/電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器、进出口安全光栅、出料光电检测。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

东莞新铧隧道炉设备厂家生产:隧道炉,工业隧道炉,热风隧道炉,电子隧道炉,半导体热风隧道炉,烘干隧道炉,烘烤隧道炉,电热隧道炉,洁净隧道式烘箱,光伏玻璃隧道式烘干线,电机胶水隧道烘干线等设备研发制造.
