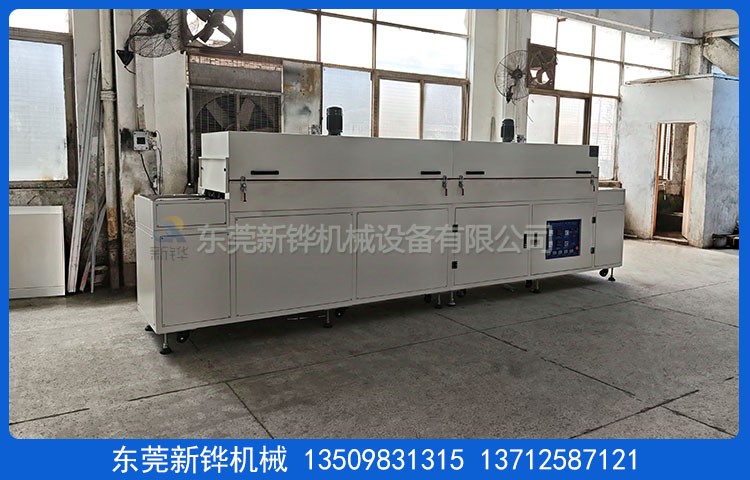

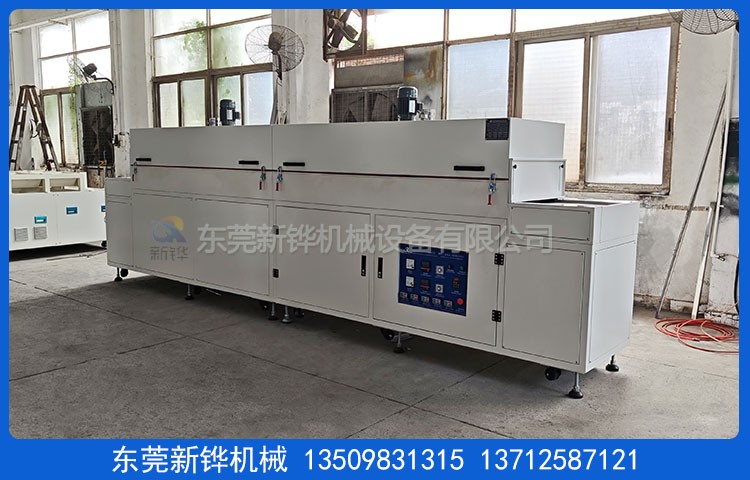

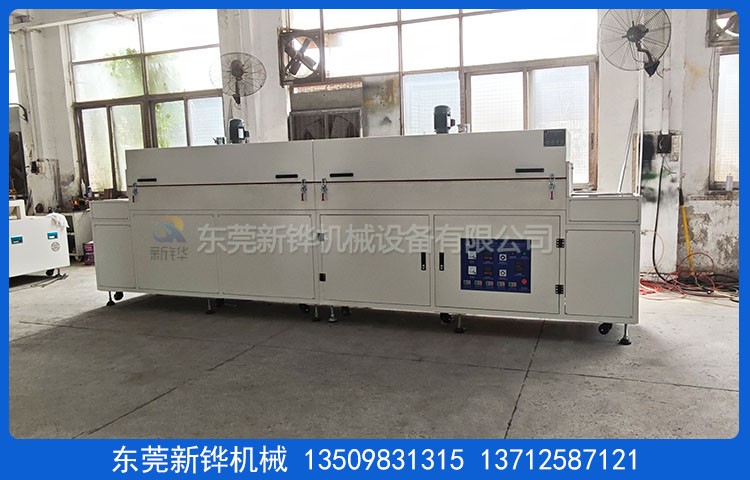

设备名称:薄膜电极印刷烘干炉
设备型号:XHSO-5-06-2R
设备电源:AC380V 3φ 50HZ 15KVA
烘烤尺寸:长4000×宽650×高100mm
外形尺寸:长5000×宽850×高1450mm（以实物为准）
机台结构:入料口:50mm；进料段:500mm；烘干段:4000mm；冷却段:200mm；出料段:300mm。
检修方式:手动推杆掀开检修,掀开高度450mm.
机架结构:2500mm2段,分2段拼接安装。
内箱材质:T1.2mm厚SUS201#不锈钢板加工制作, 氩弧焊接,无灰尘产生。
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。
机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面不封板,
脚轮脚杯:底部安装3寸活动脚轮,M20地脚螺丝高度可调节。
机台颜色:薄膜电极印刷烘干炉经防锈处理后静电高温粉体涂装。
保温结构:保温棉:高密度保温岩棉隔热保温,保温层厚度100mm。
密封条:₵20mm耐高硅胶密封条密封处理,美观无污染。
防护标签:设备高温部分加贴高温警示标识。
温度范围:常用温度130℃,最高温度:常温～MAX180℃可调;
温控方式:智能温控器配合固态调整器控制,输入模式为精密 K型热电偶；温控系统具备自动整定和PID参数的自动校正功能。
温度均匀度:恒温15分钟空炉130℃±3~5℃。
检测温度:每节加热炉盖外拉2条插头式热电偶,居中安装监控温度。
运风方式:风道分散后垂直送风吹向产品,循环运风设计,均匀性佳。
运风电机:长轴型烤箱马达2组0.5HP及9寸强力型多翼式镀锌风轮。
排风口:加热段直径90mm1个,共2个排气口。
加热系统:加热器:薄膜电极印刷烘干炉采用不锈钢电热管,顶部加热方式。
加热功率:12KW, 恒温状态功率:6KW.
升温速率:约5℃/min,空炉常温～130℃约需时间35分钟
输送网带:宽600mm*4*4mm咖啡色铁复龙网带。
输送速度:0-500mm/min任意调节,输送高度:800±50mm。
输送动力:370W减速电机配合易能变频器调速。
冷却方式:分4个可调节角度离子除静电风扇风冷。
安全保护:超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及过载保护；漏电断路器、电源逆向防止器等…合乎国际安全标准。
防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。
使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.。
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。
验收标淮:本机台不含供电电源线,排风管及排风管安装费用；设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
