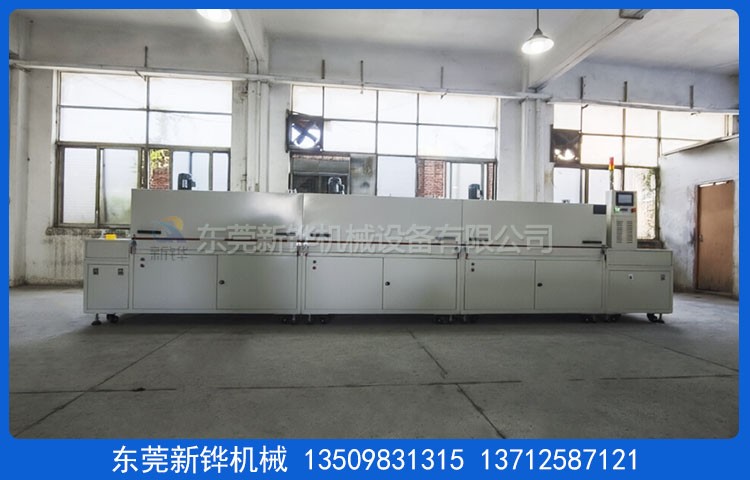

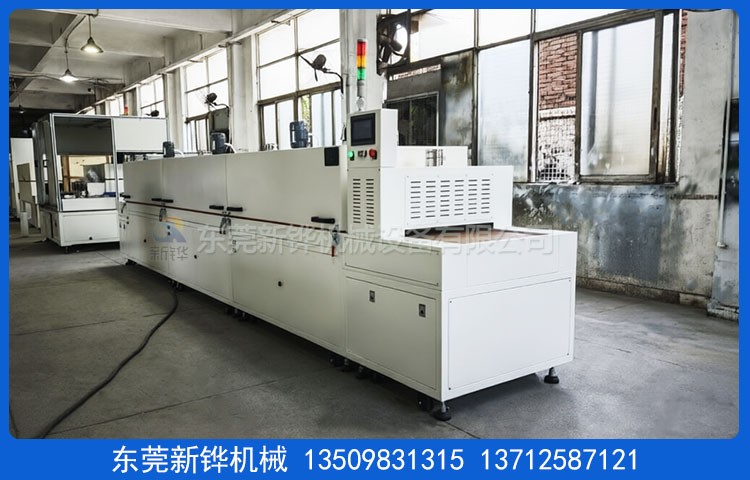

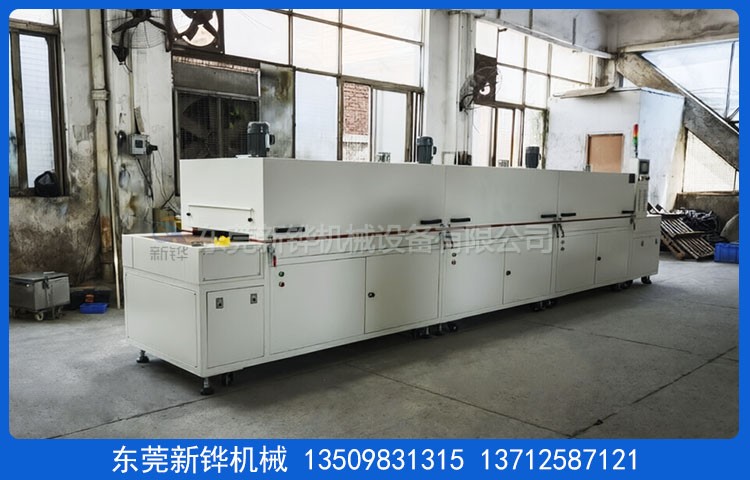

设备名称:PET烘干隧道炉
机台型号:XHSO-6-65-4R
设备电源:AC380V 3φ 50HZ 26KVA
内箱尺寸:长4800×宽650×高100mm
外型尺寸:长6000×宽950×高1500mm（以实物为准）
机台结构:入料口:高度50mm；进料段:400mm；烘干段:4800mm；冷却段:400mm；出料段:400mm。
检修方式:加热段用电动撑杆侧掀式掀开+手动撑杆保护设计，方便检修及清洁保养，掀开高度约450mm
机架结构:分4段，拼接安装。
内箱材质:T1.0mm厚SUS304#镜面不锈钢板加工製作，氬弧焊接，無灰塵產生。
外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工製作。
机架材质:T2.0*40*40mm 铁方通焊接成型，机架四面封板。
脚轮脚杯:PET烘干隧道炉底部安裝3寸腳轮，M18腳杯高度可調。
机台颜色:经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。
保温结构:保温棉:高密度保温岩棉隔热保温，保温层厚度150mm。
密封条:₵20mm耐高硅胶密封条密封处理，美觀無污染。
防护标签:设备高温部分加贴高温警示标识。
温度范围:常用温度150℃,最高温度:常温～MAX180℃可调;
温控方式:7寸触摸屏+PLC可编程控制器+温度模块+SCR可控硅输出, 輸入K型熱电偶，具备PID自整定平衡调温校正功能。
测温点:每1节加热段6个测温热电偶，加热段共18测温热电偶。
温度均匀度:恒温30min测温150℃±3（进料/出料段除外有效测温区3.6米）。
运风方式:风道分散后垂直送风吹向产品，循环运风設計，均勻性佳。
运风电机:長軸型烤箱馬3組及強力型多翼式镀锌風輪。
排风口:每段加热段配直径90mm排气口1个，共3个排气口。
加热系统:加热器:电热管+热风循环。加热功率:26KW, 恒温状态功率:12KW.
升温速率:约7℃/min,空炉常温～150℃约需时间25分钟
输送网带:网宽600mm咖啡色4*4mm网格铁复龙网带+导条防网带跑偏。
输送速度:0.5-3.0M/min任意调节,输送高度:900±50mm。
输送动力:减速电机配合易能变频器调速。
冷却方式:1排4个风扇强制风冷降温。
安全保护:超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器、急停开关、三色指示灯（红色故障、黄色待机、绿色运行）等合乎國際安全標準。
防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
验收标淮:本机台含供电电源线，不含排风管及排风管安装费用；设备调试完成120天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
