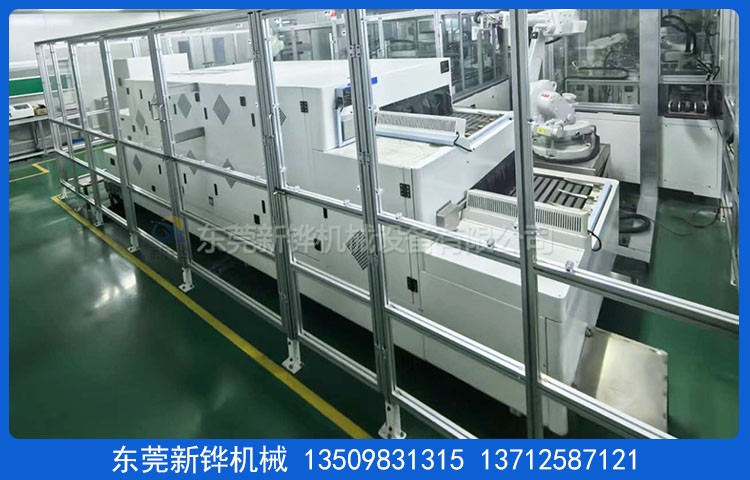

两层输送炉

设备名称:两层输送炉

设备型号:XHSO-2.5-07-2T

设备电源:AC380V  3φ  50HZ  12KW

加热尺寸:长1100 × 宽750× 高110mm

外形尺寸:长2500 × 宽940 × 高1620mm（以实物为准）

机台结构:入料高度:110mm；上料区:300mm；加热区:1100mm; 冷却区:700mm下料区:400mm。

检修方式:手动掀开+撑杆保护检修。

机台定位:多段拼接配3寸脚轮、M18腳杯。

内箱材质:T1.2mmSUS201#不锈钢板。

外箱材质:T1.5mmSS41#镀锌钢板。

机架材质:T2.0*40*40mm方通+封板。

机台颜色:靜電高溫粉體塗裝，整机波纹灰白色RAL9010。

保温材料:高密度黄色岩棉厚度100mm。

防护标签:设备高温部分加贴高温警示标识。

温度范围:室温+10℃～150℃可调。

温度均匀:恒温空炉测温100±5℃（进出料口除外）

温度控制:7寸触摸屏+编程控制器+温度模块PID控制。

輸入模式:精密 K型熱电偶配合可控硅控制加热。

运风方式:两层输送炉经过风道分散后循环运风設計。

运风电机:長軸型高温馬達多組配多翼式風輪。

排风方式:￠90mm可调节排风阀门。

加热元件:红外线陶瓷电热管，加热功率:20KW。

升温速率:空炉常温～100℃大约15分钟。

输送方式:总宽730mm不锈钢串杆链条（2层）。

输送速度:按20分钟烘烤时间输送变频器调速。

输送高度:输送带表面距离地面1050+30mm。

冷却方式:冷却风扇:按冷却5分钟，风扇自然风冷

安全保护:超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:簽定合同收到訂金之日起30個工作日。
