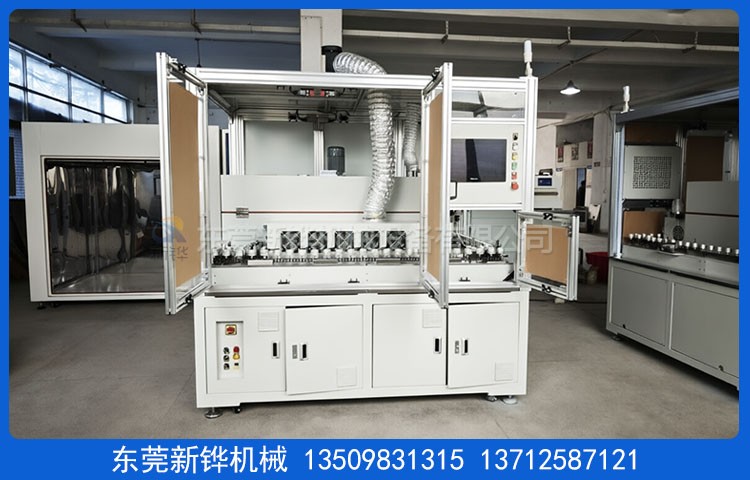

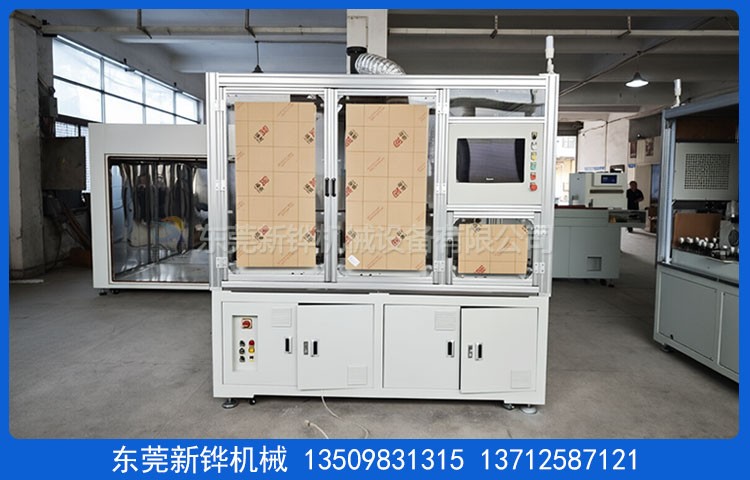

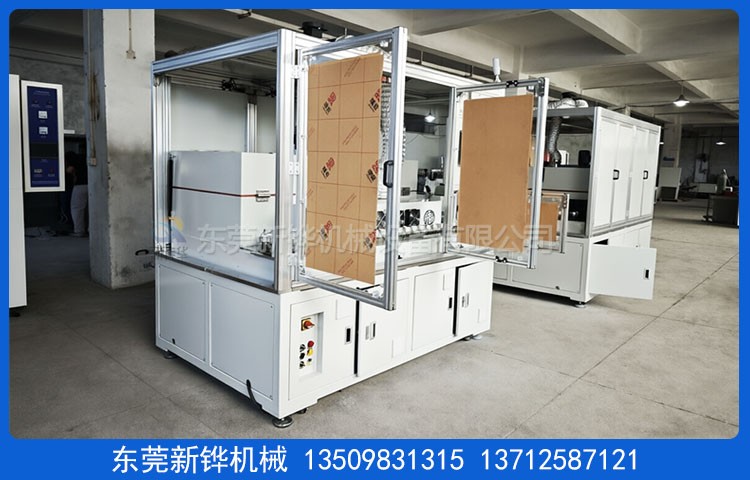

设备名称:壳体焗炉
设备型号:XHSO-12A4Y-260T
机台电源:AC380V 3φ 50HZ 18KVA
输送尺寸:长2100 × 宽1400 × 高2000mm（以实物为准）
机台结构:面向机台左边进炉烘烤，右边冷却出料；
检修方式:加热段用气弹簧撑杆掀开+手动撑杆保护设计，方便检修及清洁保养。
机台定位:安装承重M20脚杯， 3寸脚杯方便设备的固定和多段拼接。
内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。
外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。
机架材质:T3.0*60*60mm 铁方通焊接成型，机架整体封板。机架周围台面为10厘水平加工，地面到治具杯底面高度800±10mm
机台颜色:壳体焗炉经防锈处理后静电高温粉体涂装，整机为RAL7035灰白色。
保温材料:白色硅酸铝保温，保温层厚度80mm。
门密封条:₵20mm耐高硅胶双密封条密封处理，美观无污染。
温度范围:常用温度100℃，最高温度：室温-200℃可调设定，温度均为度：100±5℃%，温度测试孔2个。
温控系统:欧姆龙温控器+SCR控制中波红外线电热管， 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准。
运风方式:顶部马达配合风轮经过风道分散后垂直循环运风设计，温度均匀性佳。
进排风口:排风口：￠90mm可调节风阀。
加热功率:壳体焗炉采用红外线电热管，1套加热控制温度，升温状态约：15KW。
升温速率:空炉常温～100℃约需时间7-10分钟。
链条节拍:输送节拍：30S/个，长销碳链条，长销轴∮8*20mm，链条节距4*19.05mm，兼容6款壳体，总共约260个铝质治具杯。
输送动力:伺服电机+减速电机,速度可调节。
亚克力罩:40*40*2.0欧标铝型材+5.0亚克力板。
烘烤流程:人工放/取料，上/下料处光电检测，炉温100烘烤90分钟，大约走180个产品，风冷20分钟大约走40个产品.冷却后产品表面温度约40℃±5℃。
安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。
防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。
售后服務:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。
培训服務:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。
