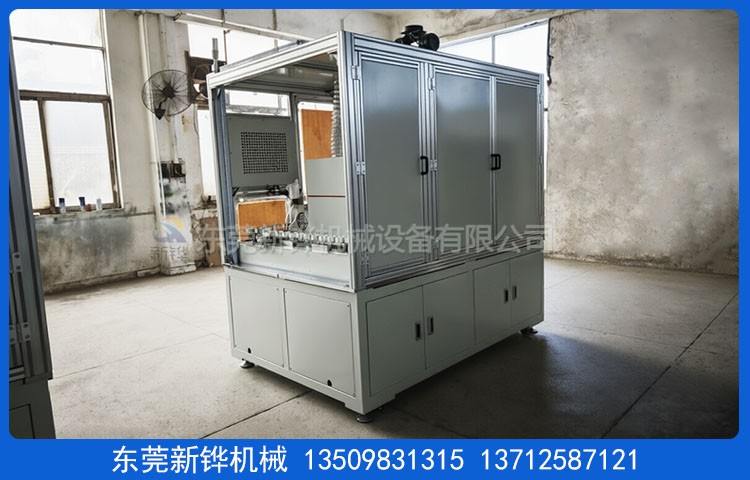

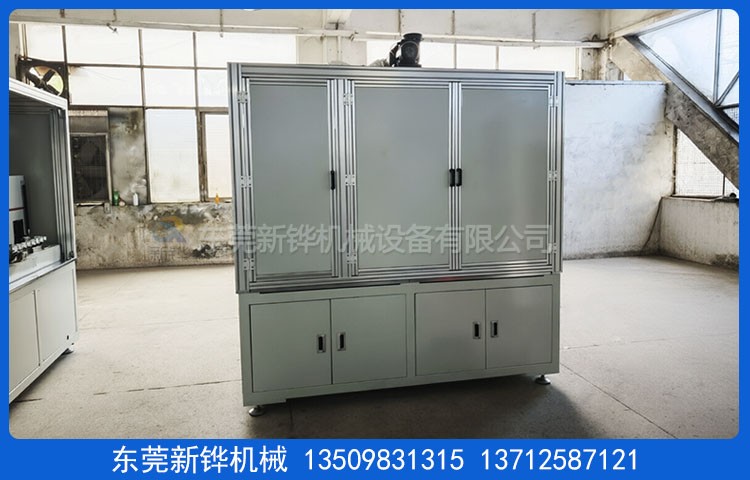

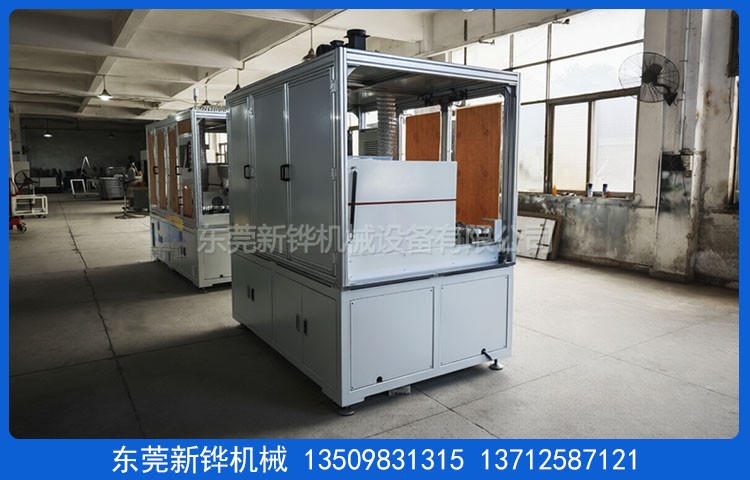

电机壳体焗炉

一、产品概述

本款电机壳体焗炉由东莞市新铧机械设备有限公司研发制造，专为电机壳体的高效烘烤固化工艺设计，集自动化输送、精准温控、安全防护于一体，适用于电机、壳体等零部件的绝缘漆烘干、表面固化等热处理场景，助力企业提升生产效率与产品品质一致性。

二、核心亮点

· 高效节能，升温迅速：采用80mm厚白色硅酸铝保温材料，搭配全密封满焊不锈钢内箱，热量损耗低，空炉从常温升至100℃仅需7-10分钟，有效降低能耗。

· 精准温控，均匀性优异：搭载欧姆龙温控器与SCR控制中波红外线电热管，支持PID自整定参数平衡调温，温度可精准控制在100±5℃范围内，配合顶部垂直循环运风设计，确保炉内温度均匀分布。

· 自动化输送，兼容性强：伺服电机+减速电机驱动长销碳链条输送，节拍可调（30S/个），兼容6款不同规格壳体，配备约260个铝质治具杯，满足多品种、批量化的生产需求。

· 安全防护，维护便捷：配备超温警报、过电流保护、漏电断路器等多重安全装置，符合国际安全标准；加热段采用气弹簧撑杆掀开设计，日常检修与清洁保养更高效。

三、技术参数

四、结构与材质细节

· 机台结构：左侧进料烘烤，右侧冷却出料，烘烤流程为炉温100℃烘烤90分钟（约180个产品），风冷20分钟（约40个产品），冷却后产品表面温度约40℃±5℃。

· 检修设计：加热段采用气弹簧撑杆掀开+手动撑杆保护，操作安全便捷，无需额外工具即可完成日常维护。

· 密封与保温：配备₵20mm耐高硅胶双密封条，美观且无污染；80mm厚保温材料有效隔绝热量，提升能源利用率。

· 机台定位：安装承重M20脚杯，3寸脚杯方便设备固定与多段拼接，地面到治具杯底面高度800±10mm，适配多种生产线布局。

五、温控与输送系统

· 温控系统：欧姆龙温控器+SCR控制中波红外线电热管，具备PID自整定功能，K型热电偶输入模式，控温精准稳定，避免温度波动影响产品质量。

· 运风方式：顶部马达配合风轮经风道分散后垂直循环运风，确保炉内各区域温度均匀，减少局部过热或温度不足的问题。

· 输送动力：伺服电机+减速电机驱动，速度可调节，上/下料处配备光电检测，实现自动化上料与出料，降低人工操作强度。

· 链条规格：长销碳链条，长销轴∮820mm，节距419.05mm，耐磨耐用，适配多规格壳体烘烤需求。

六、安全与使用规范

· 安全保护：超温停止加热并警报、马达/电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等，全方位保障设备与人员安全。

· 防护标识：所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54，符合工业设备安全规范。

· 使用条件：主电源AC 220V/380V/50Hz三相五线制，环境相对湿度40%-50%，温度20-30℃，确保设备稳定运行。

· 注意事项：烘烤产品不得含有高浓度易燃、易爆挥发性气体或溶剂，避免安全隐患。

七、品牌与服务

东莞市新铧机械设备有限公司专注于工业烘烤设备的研发与制造，提供电机壳体焗炉、电机焗炉、壳体焗炉等多款专业设备。我们承诺：

· 质保服务：设备自送货之日起质保1年，非人为质量问题免费维修。

· 培训支持：免费提供设备操作、日常维护、故障排除等培训，不定期进行设备使用状况质量跟踪。

· 交付标准：设备交付时附说明书、操作手册、主要部件说明书及软件备份各1份，验收时间以双方技术协议为准。
