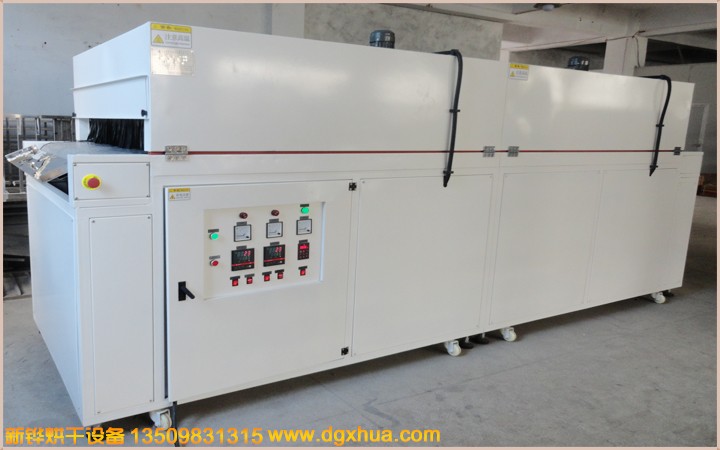

电机转子隧道炉

设备名称：电机转子隧道炉

• 型号： XHSO-80-2IR


• 电源：AC380V  3φ  50HZ  18KVA

• 内尺寸：长4000 × 宽800 × 高150mm

• 外尺寸：长6000 × 宽1160 × 高1450mm（以实物为准）

• 机台结构：进料段：1000mm（手动调节门+垂帘），烘干段：4000mm（分2段加热控制），冷却段：200mm（4排风扇）， 出料段：800mm（手动调节门+垂帘）。

• 检修方式：每2米1支电动推杆掀开检修，掀开高度450mm.

• 机台材质：内箱材质：T1.2mm厚SUS201#不锈钢板加工製作， 氬弧焊接。

• 外箱材质：T1.5mm 厚SS41#冷轧钢板折弯加工製作。

• 机架材质：T2.0*40*40mm 铁方通焊接成型，机架四面不封板，底部安裝腳轮腳杯高度可調, 方便設備的固定和對接。
  机台颜色：经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。

• 保温结构：保温棉：高密度保温岩棉隔热保温，保温层厚度150mm。

• 密封条：₵20mm耐高硅胶密封条密封处理，美觀無污染。

• 防护标签：设备高温部分加贴高温警示标识。

• 操作系统：温度范围：常用温度150℃,最高温度:常温～MAX200℃可调;

• 温控方式：台达/信捷PLC+触摸屏+联钜温度模块配合固态调整器控制, 輸入模式為精密 K型熱电偶；温控系统具备自动整定和PID参数的自动校正功能。

• 温度均匀度：恒温15分钟空炉150℃±5℃.

• 运风系统：运风方式：风道分散后左右送风吹向产品，循环运风設計，均勻性佳。

• 运风电机：長軸型烤箱馬達配強力型多翼式镀锌風輪。

• 排风口：每2米加热段直径90mm1个，共2个排气口。

• 加热器：201#不锈钢电热管，顶部加热方式。

• 加热功率：16KW, 恒温状态功率：8KW.

• 升温速率：约6℃/min,空炉常温～150℃约需时间30分钟

• 输送网带：宽800mm白色铁复龙布带，钢丝活动接头。

• 输送速度：0-2m/min任意调节,输送高度：750±50mm。

• 输送动力：370W减速电机配合易能变频器调速。

• 安全保护：超溫停止加熱並警報裝置，馬達、電熱過電流保護，控制回路短路及過載保護，漏電斷路器、電源逆向防止器等…合乎國際安全標準。

• 所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

• 使用条件：主電源采用AC 220V/380V/ 50Hz 三相五線制，环境相对湿度40%-50%,温度为20-30摄氏度，气管负载压缩空气压力大于5bar。

• .烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。

• 参考标准：炉温均匀度按GB9452-1988或JB/T6049-1992执行，电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行，JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》，GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
