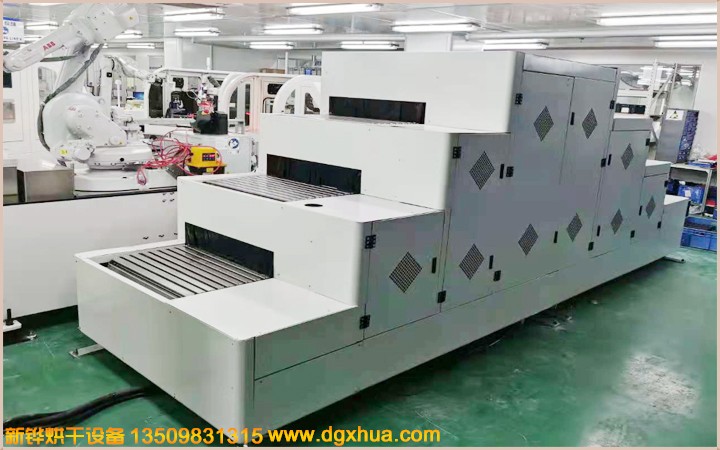

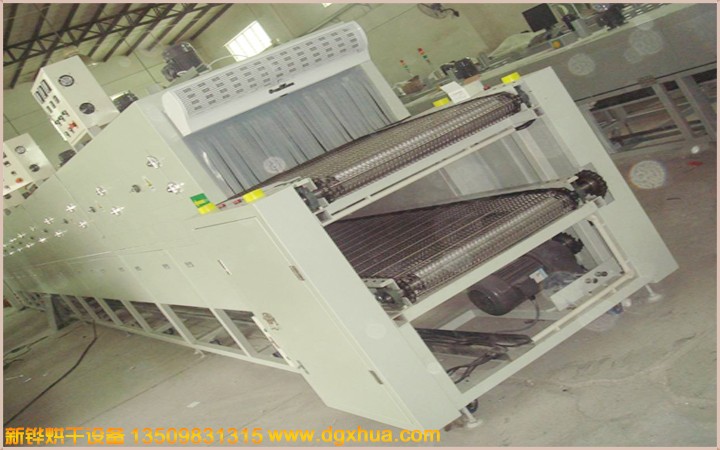

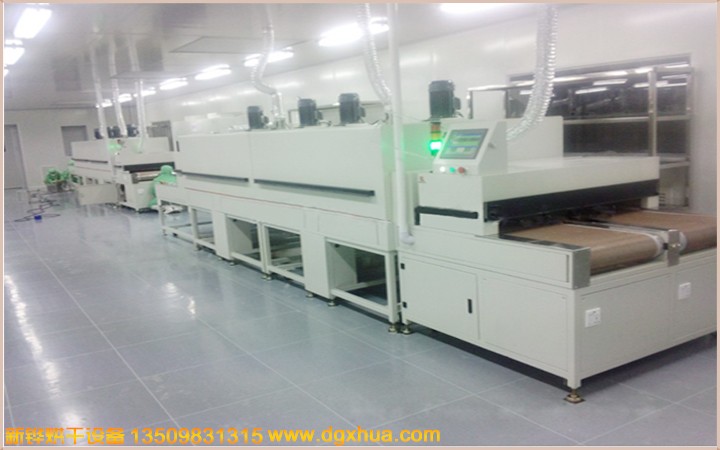

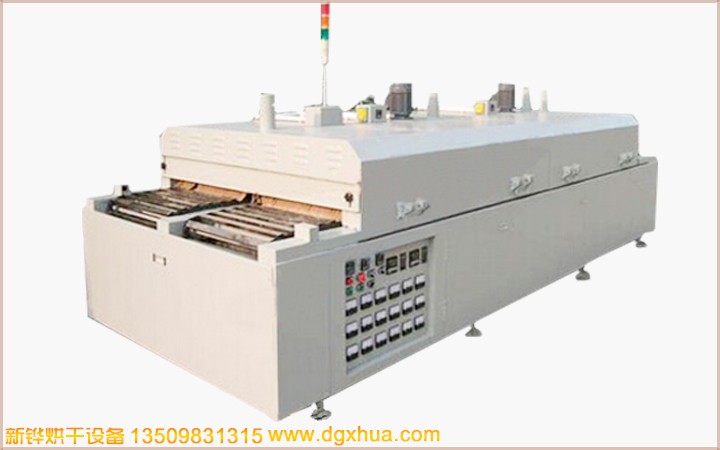

| 设备名称：三层热风隧道炉 |
| 机器型号：XHSO-TQS5-3T |
| 机台电源: AC380V 3φ 50HZ 52KVA |
| 上层烘烤尺寸: L1380 × W840 × 高150mm |
| 上层输送尺寸: L2630 × W1500 × 高1400mm（以实物为准） |
| 上层尺寸分布：进料500mm,加热段980mm（分1段控制）,出料750mm |
| 中层烘烤尺寸：L2630 × W840 × 高150mm |
| 中层输送尺寸：L3780 × W1500 × 高1000mm |
| 中层尺寸分布：进料550mm,加热段2630mm（分2段控制）,出料600mm |
| 下层烘烤尺寸：L3780 × W840 × 高150mm |
| 下层输送尺寸：L5000 × W1500 × 高600mm |
| 下层尺寸分布：进料570mm,加热段3780mm（分3段控制）,出料650mm |
| 出料装置：上、中、下三层加装导条及微动开关检测产品。 |
| 安装定位：底部安裝承重3寸脚轮、M18腳杯高度可調+50mm。 |
| 检修方式：侧面分层活动门检修电机/电热管组件。 |
| 内箱材质：T1.2mm厚SUS430#镜面不锈钢板全密封氬弧焊、保證爐內清潔。 |
| 外箱材质：T1.4mm 厚SS41#冷轧钢板折弯加工製作。 |
| 机架材质: T2.0*40*40mm铁方通，两侧整体活动封板。 |
| 机台颜色：经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。 |
| 保温结构：采用耐高温白色硅酸铝棉，保温层厚度100mm。 |
| 密封条：采用₵20mm耐高硅胶密封条密封处理，美觀無污染。 |
| 溫度範圍：室溫~MAX200℃，常用温度150℃。 |
| 溫度控制器：达温度模块配合固态调整器控制, 輸入模式為精密 K型熱电偶。温控系统具备自动整定和PID参数的自动校正功能。 |
| 操作系统：威纶通触摸屏+三菱PLC可编程控制器，设备为人机操作界面：输送速度、风机、加热、温度、温度曲线等参数直接设定。 |
| 溫度均匀度：空爐150℃恒溫15min后溫差±5-10℃ 。 |
| 上层测温点：加热：980mm前、中、后3*3布局9个测温探头，测温高度140mm，吸热罩：前后测温探头2个。 |
| 中层测温点：2630mm前、中、后3*3布局9个测温探头，测温高度140mm，吸热罩：前后测温探头2个。 |
| 下层测温点：3780mm前、中、后3*3布局9个测温探头，测温高度140mm，吸热罩：前后测温探头2个。 |
| 运风方式：经过风道分散后水平循环运风設計，均勻性佳。 |
| 运风电机：長軸型烤箱專用馬達多組配強力型多翼式镀锌風輪。 |
| 加热方式：不锈钢电热管+热风循环。 |
| 加热功率：上层8KW+中层12KW+下层20KW=40KW, 恒温状态功率：20KW。 |
| 升温速率：约7℃/min,空炉常温～150℃约需时间20分钟。 |
| 上层烘烤时间：放料到出料120分钟。 |
| 中层烘烤时间：放料到出料180分钟。 |
| 下层烘烤时间：放料到出料180分钟。 |
| 冷却方式: 2排可调节角度轴流风扇。 |
| 输送网带：宽844mmT2.5mm不锈钢折弯链板+201不锈钢链条。 |
| 输送速度：减速电机配合变频器0-100mm/min范围任意调节。 |
| 输送高度：输送带表面距离地面输送高度：1467mm（上层），1033mm（中层），600mm（下层）。 |
| 安全保护：漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準。 |
| 防护标签：所有带电外露部位加装绝缘保护罩，危险处贴有高温，防触电警示标识，电柜防护等级IP54。 |
| 机台电源：主電源采用AC 220V/380V/ 50Hz 三相五線制。 |
| 使用条件：环境相对湿度40%-50%,温度为20-30摄氏度。 |
| 注意事项：烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。 |
| 执行标准：炉温均匀度按GB9452-1988或JB/T6049-1992，电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行. |
| 参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》， |
| 技术标准：GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》. |
| 售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本費, |
| 培训服務：免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容,免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。 |
