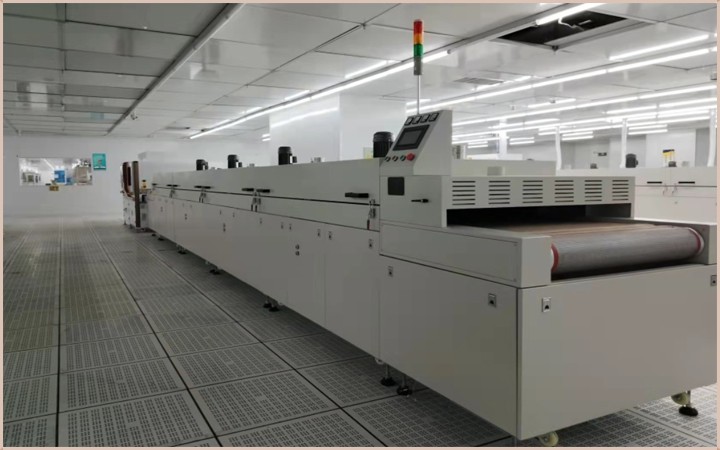

设备名称：热风+IR隧道炉
机器型号：XHSO-10-01-4R
机台电源: AC380V 50HZ 56KVA
烘烤尺寸: 长8000×宽1050×高200㎜
输送尺寸: 长10000×宽1250×高1650㎜（以实物为准）
4.机台结构：入料口高度：300mm,进料段：1000mm,恒温段：8000mm(分4段加热）,出料段：1000mm
安装定位：底部安裝承重3寸脚轮、M18腳杯高度可調+50mm。
检修方式：炉盖电动推杆掀开+手动撑杆保护检修方式设计。
内箱材质：T1.2mm厚SUS430#镜面不锈钢板全密封氬弧焊、保證爐內清潔。
外箱材质：T1.4mm 厚SS41#冷轧钢板折弯加工製作。
机架材质: T2.0*40*40mm铁方通，两侧整体活动封板。
机台颜色：经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。
保温结构：采用耐高温白色硅酸铝棉，保温层厚度100mm。
密封条：采用₵20mm耐高硅胶密封条密封处理，美觀無污染。
溫度範圍：室溫~MAX200℃，常用温度150℃。
溫度控制器：智能溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型热电偶检测温度。
溫度均匀度：空爐150℃恒溫15min后溫差±5-10℃ 。
运风方式：经过风道分散后水平循环运风設計，均勻性佳。
运风电机：長軸型烤箱專用馬達3組配強力型多翼式镀锌風輪。
加热方式：不锈钢电热管+热风循环。
加热功率：50KW, 恒温状态功率：25KW.
升温速率：约7℃/min,空炉常温～150℃约需时间20分钟。
冷却方式: 2排可调节角度轴流风扇。

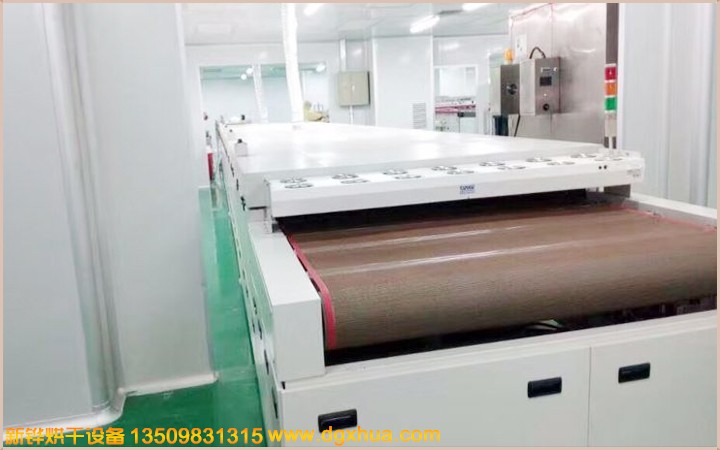

输送网带：宽800mmC2062碳钢链条+201串杆+1.5mm不锈钢网带。
输送速度：减速电机配合变频器调速1-3m/min任意调节。
输送高度：输送带表面距离地面850+50mm可调。
安全保护：漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準。
防护标签：所有带电外露部位加装绝缘保护罩，危险处贴有高温，防触电警示标识，电柜防护等级IP54。
机台电源：主電源采用AC 220V/380V/ 50Hz 三相五線制。
使用条件：环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项：烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。
执行标准：炉温均匀度按GB9452-1988或JB/T6049-1992，电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》，
技术标准：GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.
售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本費,
培训服務：免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容,免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
