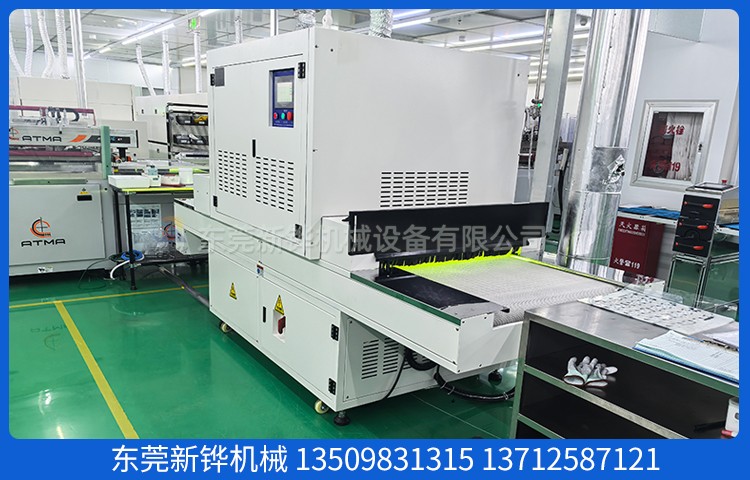

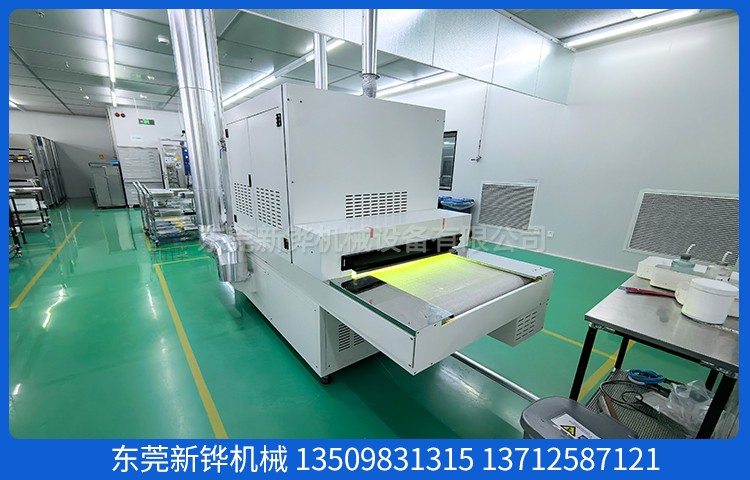

东莞市新铧机械设备有限公司推出的 涂层UV固化机 XHUV-1202，是一款面向UV油墨、UV光油、UV涂料、UV胶水等光敏涂层固化场景的工业级UV固化设备。设备采用隧道式连续输送结构，配合双灯管UV光固系统与PLC触摸屏控制，可实现涂层快速交联固化，适用于印刷、涂装、电子、塑胶、五金、玻璃、薄膜开关、光学镜片等行业的稳定量产需求。
产品亮点
l 双灯管UV光固系统：配置2支12KW汞灯，有效发光长度800mm，光固段为2×500mm，适合平面涂层连续固化，固化能量输出更稳定。
l 无级调光控制：配备2组无级电子电源，可单独调节UV能量，便于根据不同涂层厚度、材料类型和产线速度优化固化工艺。
l 照射距离可调：UV灯罩照射高度支持手动调节50-100mm，可适配不同工件高度与涂层固化距离要求。
l 稳定输送系统：输送宽度900mm，采用2×2mm内径网格咖啡色铁氟龙网带，输送速度1-10m/min无级可调，运行平稳，适合片材、板材及平面工件连续作业。
l 底部负压防吹动：底部配置负压风机吸风，可防止薄片、膜材、纸品等轻质工件在输送过程中被气流吹偏，提升过料稳定性。
l 智能人机控制：采用触摸屏+PLC可编程控制器，支持点灯、电流、送风、抽风、温度、速度等参数设定，操作直观，便于工艺参数记录与复现。
l 多重安全防护：具备超温警报、马达及电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器、三色指示灯等安全配置，电柜防护等级达IP54。
主要技术参数
项目 | 参数 |
设备型号 | XHUV-1202 |
设备电源 | AC380V 3φ 50HZ 28KVA |
光固尺寸 | 长1000×宽960×高150mm |
外形尺寸 | 长3200×宽1200×高1850mm（以实物为准） |
UV灯管 | 2支×12KW汞灯，有效发光800mm，总长900mm |
UV电源 | 2组无级电子电源，单独调光控制 |
照射距离 | 手动调节50-100mm |
输送网带 | 宽900mm，2×2mm内径网格咖啡色铁氟龙网带 |
输送速度 | 1-10m/min无级可调 |
控制方式 | 触摸屏+PLC可编程控制器 |

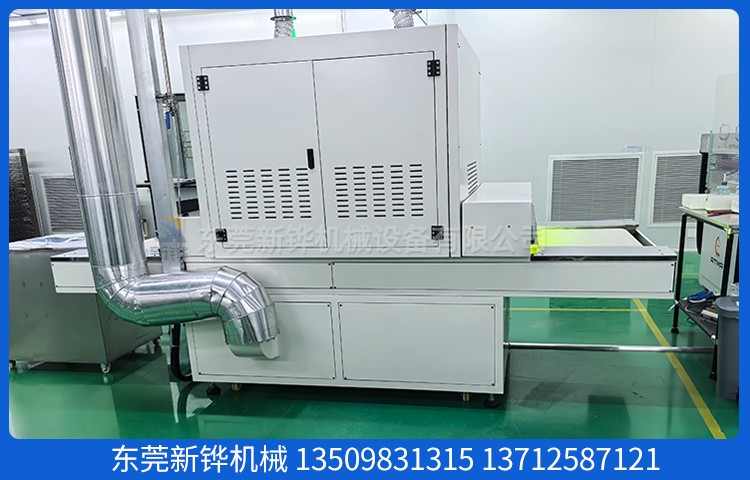

排风方式 | 高速离心风机排风，配排风调节阀 |
机台结构 | 入料口10-50mm；进料段750mm；遮光罩250mm可调节板；光固段2×500mm；冷却罩200mm；出料段750mm |
外箱材质 | SS41# 1.2mm冷轧钢板焊接加工 |
机台颜色 | 防锈后静电高温粉体涂装，整机皱纹白色 |
电柜防护等级 | IP54 |
适用工艺场景
l UV涂层固化：适用于UV光油、UV面漆、UV底漆、UV清漆等涂层快速固化。
l UV油墨干燥：可用于丝印、网印、平印等UV油墨固化环节。
l UV胶水/UV涂料固化：适配平面工件表面UV胶粘接层、UV防护涂层的固化工艺。
l 平面片材/板材连续生产：适合塑胶片、玻璃板、金属板、木板、薄膜、标签、印刷品等平面材料在线固化。
使用条件与注意事项
主电源采用AC 220V/380V/50Hz三相五线制。
环境温度建议20-30℃，相对湿度40%-50%。
气管负载压缩空气压力需大于5bar。
烘烤产品不得含有高浓度易燃、易爆挥发性气体或溶剂。
设备外形尺寸以实物为准，安装前需结合现场产线布局确认空间、排风及电源条件。
选型与配套说明
XHUV-1202属于连续式涂层UV固化机，适合需要稳定输送、能量可调、操作便捷的平面固化产线。若工件尺寸、输送宽度、灯管功率、照射距离或自动化对接方式有特殊要求，可向东莞市新铧机械设备有限公司提出非标定制需求，以便与现有涂装、印刷、点胶或自动化生产线更高效匹配。
