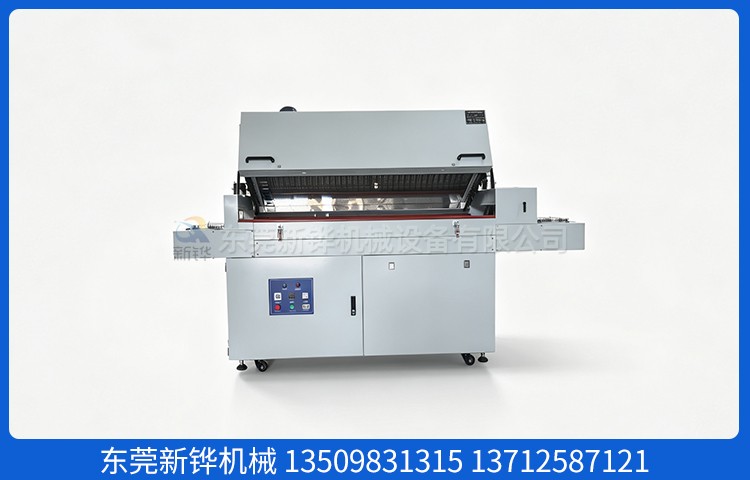

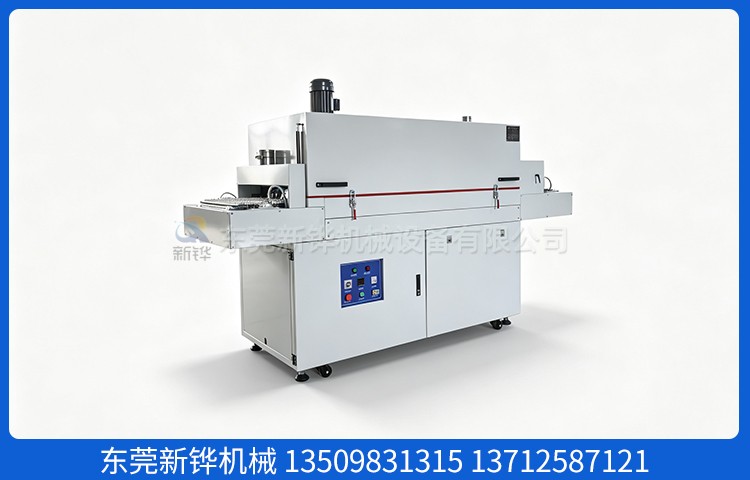

设备名称:电感烘干隧道炉
机台型号:XHSO-2.9-06-1R
设备电源:AC380V 三相 50HZ 13KVA
内箱尺寸:长1800 × 宽635× 高80mm
外箱尺寸:长2900 × 宽860 × 高1800mm（以实物为准）
机台结构:上料段:450mm（含100mm隔热罩）；恒温段:1800mm（分1段加热控制）；下料段:650mm（含100mm隔热罩，冷却罩200mm）。

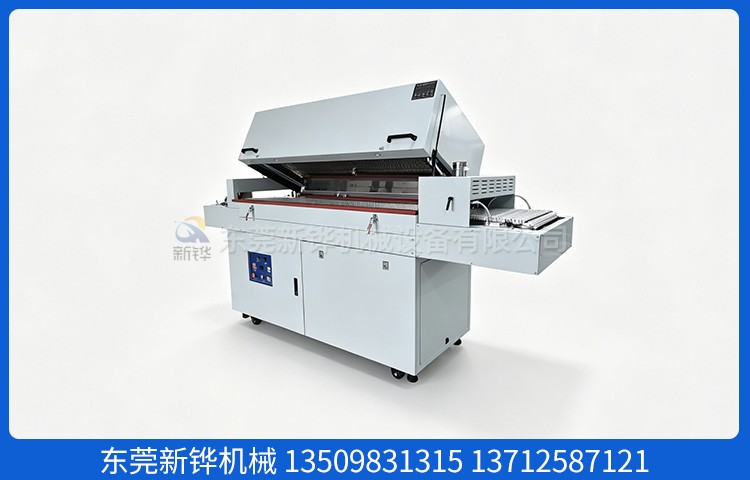

炉盖检修:手动气弹簧掀开+保险撑杆方式。
内箱材质:T1.2mm厚SUS430#不锈钢板， 用氬弧焊接加工製作。
外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工製作。
机架材质:T2.0*40*40mm 铁方通焊接成型，机架四面+底部封板，
脚轮脚杯:底部安裝承重20mm腳杯，3寸腳轮方便設備的固定和對接。
机台颜色:经防锈处理后靜電高溫粉體塗裝，整机为皱纹白（或客户提供色卡）。
保温结构:保温棉:电感烘干隧道炉采用优质白色硅酸铝棉，保温厚度100mm，加空气层隔热保温。
密封条:采用₵20mm耐高硅胶密封条密封处理，美觀無污染。
防护标签:设备高温部分加贴高温警示标识。
温度范围:常用温度140℃,最高温度:常温～MAX200℃可调。
温控方式:欧姆龙温控表+SSR輸出控制加热，PID自動演算，华菱K型热电偶检测温度；温控系统具备自动整定和PID参数的自动校正功能。
温度均匀度:恒温25分钟空炉无产品测温140℃±5℃%。
测温分布点:恒温区域单点检测温度。
控制联机:客户控制伺服输送+定位（IO点联机）。
运风方式:馬達由顶部经过风道分散后从上往下吹向产品，循环运风設計。
运风电机:加热段顶部安装1組0.75KW長軸馬達配多翼式镀锌風輪。
加热系统:加热器:电感烘干隧道炉采用不锈钢电热管，安装顶部加热。
加热功率:15KW, 恒温状态功率:7.5KW。
升温速率:空炉常温～140℃约需时间25分钟。
输送链板:5分不锈钢链条+T15mm铝质阳极治具链板节距47.625mm，约120条治具板。
输送方式:每条治具板兼容2款产品各可承放10个产品。
检测定位:上、下料两侧亚德客气缸检测定位。
输送动力:750W汇川伺服（总线）配减速电机。
输送高度:输送面距离地面高度1060+30mm。
冷却方式:4寸离心风扇风冷。
安全保护:出料停机时停止加热并警报装置；超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及过载保护；漏电断路器、电源逆向防止器；操作面板/出料急停开关；三色信号指示灯（红色故障，黄色待机指示，绿色运行指示）。
防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
