一、产品概述

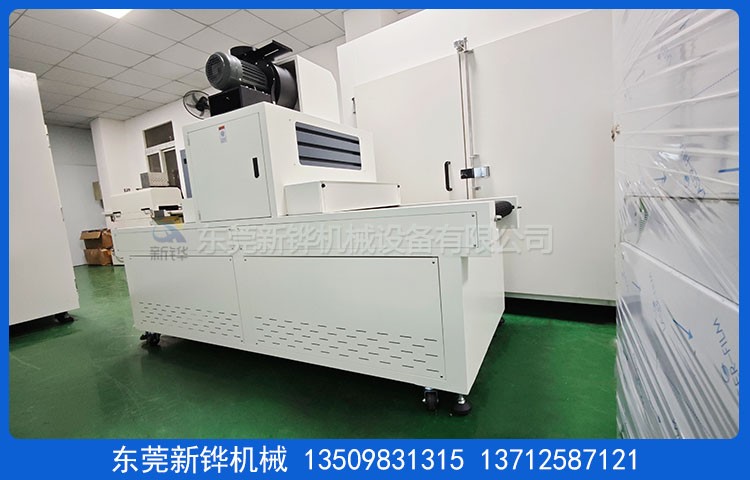

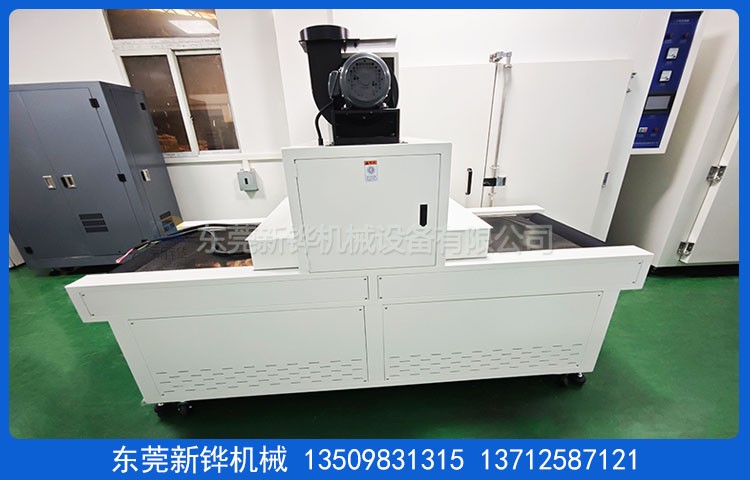

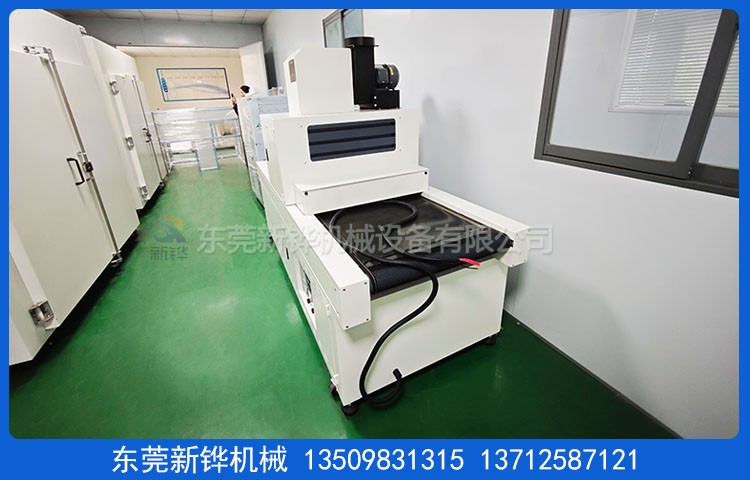

东莞市新铧机械设备有限公司倾力打造的电子UV固化机（型号：XHUV-562），是一款专为电子制造及精密加工领域设计的高效光固化设备。本机采用先进的电子电源控制技术，结合高强度365nm UV汞灯光源，能够在极短时间内实现UV胶水、UV油墨及UV涂层的高效固化。设备结构稳固，安全配置完善，是提升生产线自动化程度与产品品质的理想选择。
二、核心技术参数
设备型号：XHUV-562
电源规格：AC 380V，三相五线制，50HZ，总容量16KVA
UV光源系统：
配置2支7.5KW高强度汞灯，主波峰365nm，有效发光长度600mm。
配备2组独立电子电源，支持UV光源功率的单独调节与精准控制。
UV灯罩照射距离支持手动调节，范围50-100mm，适应不同产品厚度。
光固与外形尺寸：
光固室内部尺寸：长1000mm × 宽780mm × 高150mm。
设备整体外形尺寸：长2440mm × 宽1020mm × 高1850mm（以实物为准）。
机台分段尺寸：进料段720mm，光固段1000mm，出料段720mm。
三、结构与材质工艺
l 箱体与机架：外箱采用SS41# 1.2mm优质钢板，光固室两侧设计为活动门，便于日常维护与灯管更换。机架采用T2.04040mm铁方通焊接，底部安装脚轮与脚杯，兼顾移动灵活性与固定稳定性。
l 表面处理：整机经防锈处理后，采用静电高温粉体涂装工艺，呈现耐磨、防腐蚀的皱纹白色外观。
l 输送系统：采用宽690mm的网格铁弗龙（Teflon）专用网带，耐高温且防粘。输送动力由调速电机配合电子调速器驱动，速度可在1-10m/min范围内无级调节，并附数字式LED速度表实时显示。
四、温控与冷却系统
l 排风设计：配备高速离心风机，搭配∮150mm调节排风阀，高效排出固化过程中产生的热量与微量气体。
l 进风设计：UV固化室两侧安装闭式回风百叶，实现侧面均匀进风，确保光固室内温度与气流分布均匀。
五、安全防护与使用条件
l 多重安全保护：设备内置超温报警装置、马达及电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等，全面符合国际安全标准。
l 防护标识：所有带电外露部位均加装绝缘保护罩，危险区域贴有醒目警示标识，电柜防护等级达到IP54，有效防尘防水。
l 环境要求：主电源需为AC 220V/380V/50Hz三相五线制；建议工作环境相对湿度40%-50%，温度20-30℃；气管负载压缩空气压力需大于5bar。
六、操作注意事项
为确保设备安全运行及操作人员的人身安全，请务必遵守以下规范：
1.严禁烘烤含有高浓度易燃、易爆挥发性气体或溶剂的产品，以免引发安全事故。
2.设备运行时，严禁打开光固室活动门或直视UV光源，避免紫外线灼伤眼睛或皮肤。
3.维修、清洁或更换UV灯管时，必须先切断总电源，并由专业人员进行操作。
4.定期检查输送网带张力及排风系统运行状态，确保设备处于良好工况。
