三面UV胶水固化机

一、产品概述

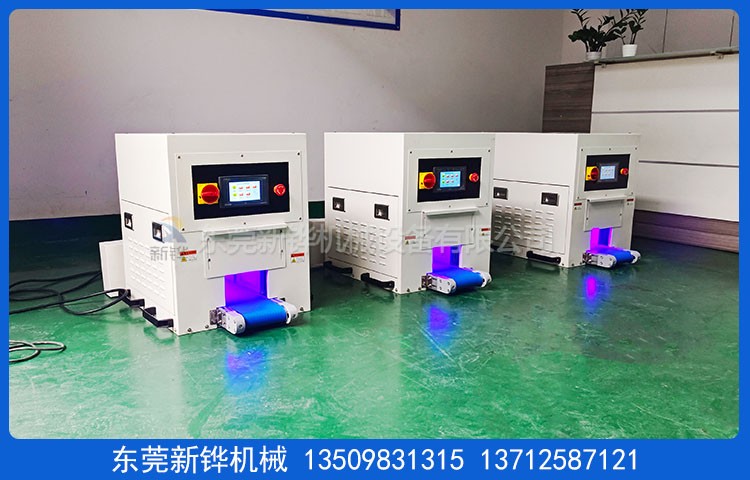

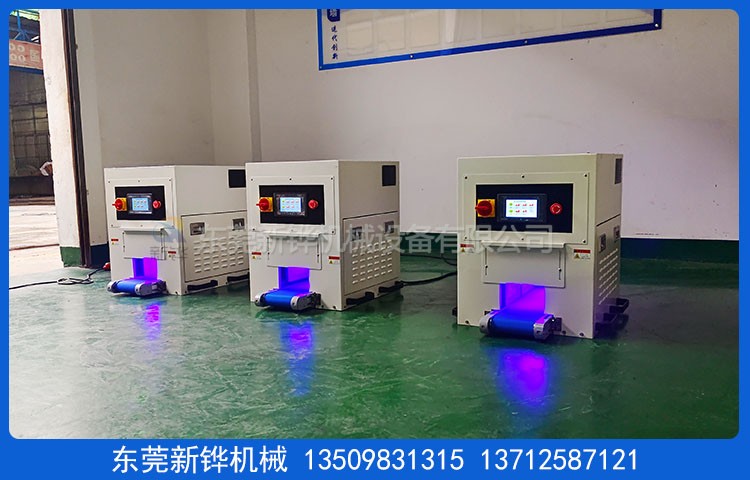

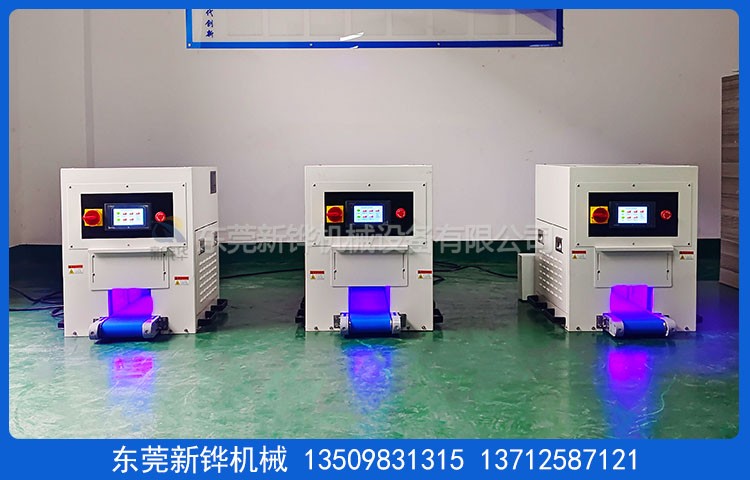

三面UV胶水固化机（型号：XHUV-4010-5T）是由东莞市新铧机械设备有限公司研发制造的一款高效、精密的桌面型UV固化设备。该设备采用创新的三面照射设计，配合韩国首尔高品质UV灯珠，专为解决复杂形状工件的胶水固化难题而生。无论是平面还是立体结构，均能实现无死角均匀照射，大幅提升固化效率与产品良率。设备结构紧凑，操作简便，广泛适用于电子元器件、光学组件、微型电机、喇叭及各类精密部件的UV胶水快速固化，是现代精密制造与研发试产的理想选择。

二、核心技术与参数

· 三面立体光固系统：配置1支480W顶灯与4支180W侧灯，采用韩国首尔3535 UV灯珠（主波长395nm），结合阳极铝合金灯头与石英凸镜，确保光强均匀、穿透力强，有效避免局部未固化或过度固化现象。

· 灵活精准的光照调节：UV灯罩照射距离支持70-100mm手动调节，适应不同厚度与形状的工件需求，保障最佳固化效果。

· 高效稳定的输送系统：采用150mm宽T1.5mm蓝色无缝接口皮带，配合数显电子调速器与调速电机，实现0.5-2m/min无极调速，精准控制固化时间（30秒可输送540mm），满足不同工艺节拍要求。

· 智能温控与散热设计：UV室两侧采用闭式回风百叶进风，配合3组12W冷却小风扇强制风冷，有效降低灯珠工作温度，延长光源寿命，同时避免工件受热变形。

· 安全可靠的电气系统：整机符合国际安全标准，配备漏电断路器、马达及电热过电流保护、控制回路短路及过载保护等多重防护。所有带电外露部位加装绝缘保护罩，危险处设有警示标识，电柜防护等级达IP54，确保操作安全无忧。

· 耐用美观的机身结构：外箱采用SS41# T1.5mm冷轧钢板折弯焊接，经防锈处理后进行静电高温粉体涂装，整机呈现皱纹白色，耐腐蚀、易清洁，兼具工业美感与实用性。

三、设备规格参数

· 设备型号：XHUV-4010-5T

· 设备电源：AC 220V / 50Hz / 1.3KW

· 光固炉尺寸：长600 × 宽500 × 高150mm

· 外形尺寸：长900 × 宽500 × 高750mm（以实物为准）

· 机台结构：进料段150mm + 光固段600mm（电源置于上方）+ 出料段150mm

· 入料高度：顶灯照射面距输送带150mm

· 机台定位：桌面放置型，整机长度900mm，节省空间

· 点灯控制：单段LED开关电源控制，配点灯累计时器，便于光源寿命管理

· 使用条件：主电源AC 220V/380V/50Hz三相五线制；环境湿度40%-50%，温度20-30℃；禁止烘烤含高浓度易燃、易爆挥发性气体或溶剂的产品

四、应用场景

· 电子产品：微型摄像头、排线固定胶、导线保护胶、传感器封装

· 光学器件：镜头粘接、棱镜固定、光纤组件固化

· 精密机械：喇叭振膜粘接、震动电机装配、马达部件固定

· 医疗器械：微型器械组装、生物传感器封装

· 研发试产：小批量样品固化、工艺参数验证、新材料测试

五、产品优势

· 固化效率高：三面同步照射，固化时间缩短30%以上，显著提升产能。

· 固化质量好：光强均匀、波长精准，胶水固化彻底，粘接强度高，无白化、无气泡。

· 操作便捷：桌面式设计，即插即用，参数调节直观，无需复杂培训。

· 维护成本低：LED光源寿命长达3万小时，远超传统汞灯，减少更换频率与停机时间。

· 安全环保：无汞设计，符合RoHS环保要求；多重安全防护，保障人员与设备安全。

· 定制灵活：可根据客户需求定制输送宽度、光源功率、控制方式等，适配多样化产线。

六、品牌与服务

东莞市新铧机械设备有限公司，专注UV固化设备研发与制造，秉承“专注品质，诚信为本，量身定制”的理念，为电子制造、印刷包装、光学光电、医疗器械等行业提供高效、稳定、智能的固化解决方案。我们提供从设备选型、工艺调试、现场安装到售后维护的全流程技术支持，确保客户无忧使用。

选择新铧三面UV胶水固化机，让每一次固化都精准、高效、可靠！
