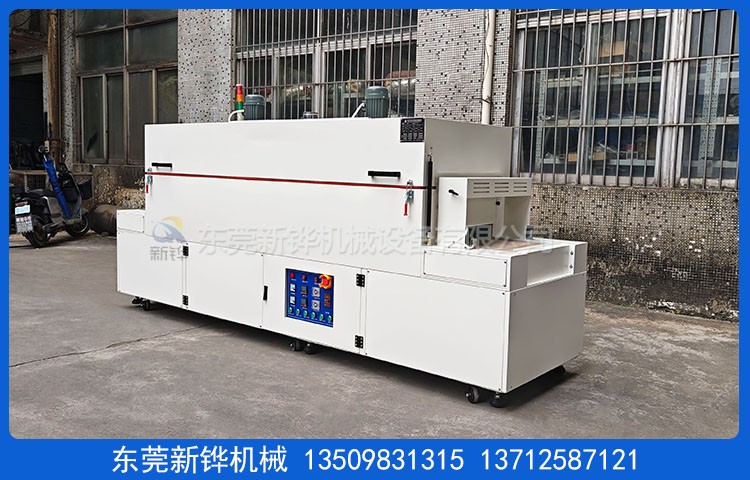

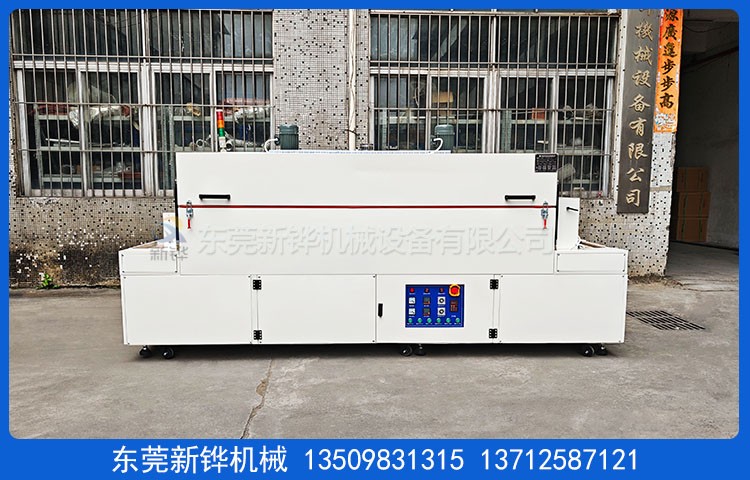

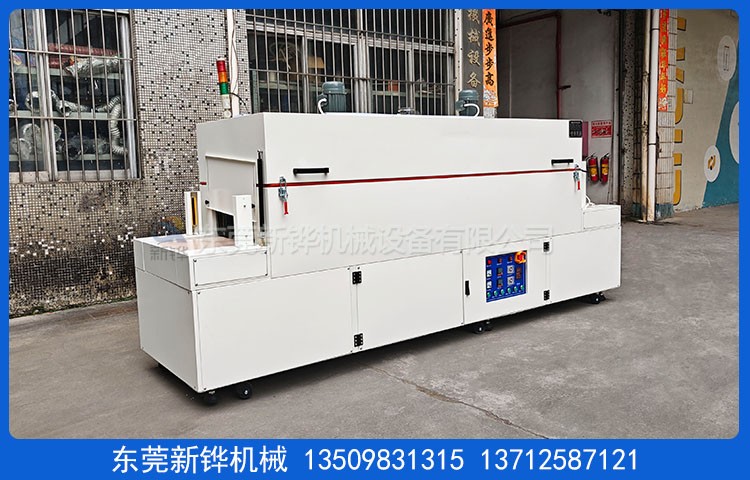

东莞市新铧机械设备有限公司专为电子元器件精密点胶工艺打造的高性能固化设备。本款电子件胶固隧道炉集智能温控、高效运风与安全防护于一体，完美解决电子元件封装、粘接、涂覆后的快速固化难题，确保产品一致性，提升产线良率。
· 三段独立智控：前、中、后三段独立PID智能温控，配合精密K型热电偶与可控硅输入，实现±3~5℃的超高均匀度（80℃恒温空炉测试），杜绝局部过热或固化不均。
· 极速升温节能：12KW不锈钢电热管加热，空炉从常温升至80℃仅需约5分钟，大幅减少等待时间，提升产能。
· 柔性输送系统：采用宽500mm、厚0.7mm的黄色特氟龙网带，耐温性强、不粘胶；输送速度可调（对应烘干时间20-100分钟），完美适配不同胶水固化曲线。
· 智能出料检测：出口配备光电传感器，检测到产品流出后自动停带并声光报警，防止堆叠碰撞，实现无人化值守。
· 便捷维护设计：顶部采用气弹簧掀开+撑杆保护结构，检修加热室无需拆卸螺丝，单人即可轻松操作；整机配3寸脚轮脚杯，移动定位灵活方便。
项目 | 参数规格 | 备注 |
设备名称 | 电子件胶固隧道炉 | |
设备型号 | XHSO-3-05-1R | 数量：1台 |
电源规格 | AC220V 3φ 50HZ | 总功率：13KW |
尺寸规格 | 烘烤尺寸：2500×550×250mm (L×W×H) | 以实物为准 |
机台结构 | 进料段250mm + 加热段2500mm + 出料段250mm | 进料高度250mm |
材质工艺 | 内箱：1.2mm SUS201#不锈钢 | 表面高温粉体涂装（邹纹灰白色） |
保温系统 | 100mm高密度黄色岩棉 | 高效锁温，节能降耗 |
温控系统 | 范围：常温+10℃ ~ 150℃ 温度均匀度：±3~5℃ (80℃恒温) | 输入模式：精密K型热电偶+可控硅 |
加热系统 | 12KW不锈钢电热管 | 升温速率：常温→80℃ ≈ 5分钟 |
运风系统 | 2台长轴型高温马达循环运风 | 配Φ90mm可调节排风阀门 |
输送系统 | 网带：500mm宽 T0.7mm黄色特氟龙布带 | 典型工艺：80℃/30min (总周期40min) |
冷却辅助 | 进出口高温帘遮挡 + 出料口外吹风扇 | 防止热量外溢，加速产品降温 |
安全保护 | 超温报警停机、过流保护、短路过载保护、漏电断路、电源逆相保护、进出口安全光栅、出料光电检测 | 电柜防护等级：IP54 |
使用环境 | 温度20-30℃，湿度40%-50% | 需压缩空气 >5bar (用于气动部件) |
禁忌事项 | 严禁烘烤含高浓度易燃、易爆挥发性气体或溶剂的产品 | 安全第一 |
本设备严格遵循工业安全标准设计：
1. 电气安全：所有带电外露部位加装绝缘保护罩，电柜达到IP54防护等级，防尘防水。
2. 运行保护：具备超温自动切断加热并报警、电机/电热过流保护、控制回路短路及过载保护、漏电断路器及电源逆向防止器。
3. 人员防护：进出口安装安全光栅，防止误入伤害；高温区域贴有醒目警示标识。
4. 产品防护：出料口设挡边防掉落，光电检测防堆积。
广泛应用于消费电子、汽车电子、通讯设备、半导体封装等领域：
· PCB板三防漆固化
· 元器件点胶（红胶、硅胶、环氧树脂）固化
· 连接器粘接固定
· 小型模组封装烘干
· 真实参数，拒绝虚标：所有数据基于实测，如升温时间、温控精度等均可现场验证。
· 细节考究：从特氟龙网带的选型到气弹簧检修设计，每一处细节都为提升用户体验而生。
· 定制专家：支持根据产品尺寸、产能节拍非标定制，提供从方案规划到售后运维的一站式服务。
