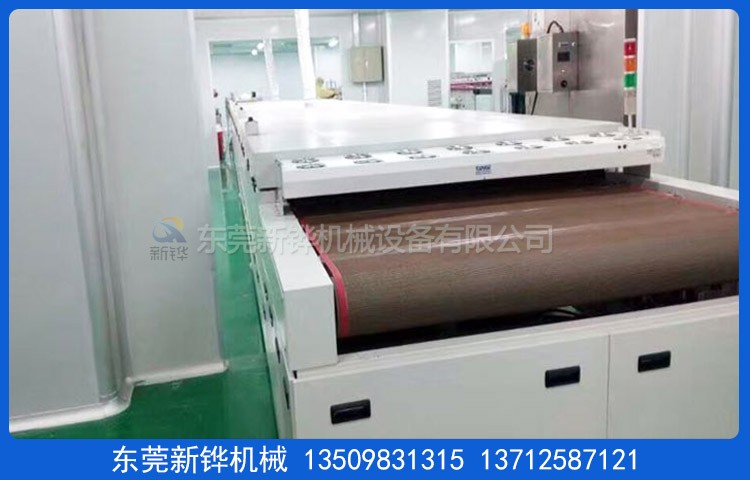

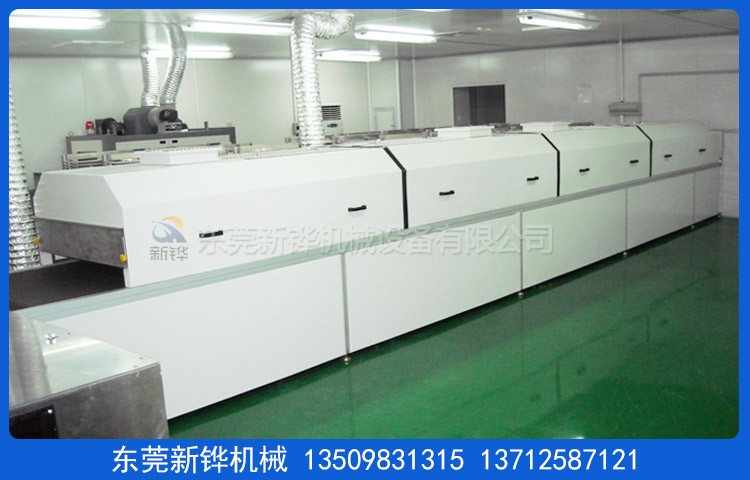

下吸风无尘隧道炉

机台名称:下吸风无尘隧道炉

机台型号:XHSOL-1200-3IR

设备电源:AC380V  3Φ  50HZ  55KW

机台尺寸:外尺寸: L15000×W1060×H1350㎜； 内尺寸:L20000×W860×H50㎜；

入料段长:1000㎜；烘干段长:3000㎜（3位）；冷却段长:500㎜（3位）丝印工位长:1500㎜（3位）；出料段长:500mm(含冷却风扇200mm)；进/出可调高度:50MM；

输送带宽:1200㎜，输送面距地高:750㎜+ 50 ㎜；

温度范围:RT～MAX150℃，常用100℃，RT～100℃大约20min；

温控系统:7寸台达触摸屏*台达PLC*台达温度模块，PID自动演算；配合日本神港SSR输出控制加热，台湾（华菱）K型热电偶检测温度；

温度均匀度:空炉100℃恒温30min后温差±5℃（进料段除外）；

内箱材质:采用SUS201＃T1.2mm不锈钢板，四周氩焊密封加工（防污染）；

外箱材质:采用SS41＃T1.5mm钢板经防锈后静电高温粉体涂装；

机架采用:40*40*1.5方通制作经防锈后静电高温粉体涂装，皱纹白；

保温材质:下吸风无尘隧道炉采用120K高级保温棉，保温层厚度100㎜加空气隔热保温,采用耐高温硅胶迫紧，美观无污染；

机台结构:加热炉盖采用电动推杆掀开，机台底座四周采用SS41＃T1.2mm钣金封板（可拆卸)；进出料口加装高度调节板，防止热量流失；

送风系统:采用2组升捷长轴型烤箱专用马达配强力型多翼式风轮，由顶部循环送风，热风从上至下经过进口高效过滤器后吹向产品，喷流式设计，均匀性佳，洁净等级1000级（同等级无尘车间环境）；

加热方式:短波半镀白膜红外线电热管，升温快，省电，加热功率:36KW；

输送系统:输送马达采用1.5KW台湾万鑫减速马达,输送速度: 1~6M/min；输送采用4*4铁氟龙网带，厚1.0 mm，镀锌传动滚筒，输送方式面对控制面板（控制箱出料段下方）由左至右，连续式输送；进料段加装红外线光电自动纠偏输送带装置，加装一次性除尘粘滚。

安全系统:超温停止加热并警报装置；马达过电流保护，接触器；控制回路短路及过载保护；出料段加装异常紧急开关，光电检测开关；三色指示灯（红色故障指示、黄色待机指示、绿色运转指示）；漏电断路器，电源逆向防止器等…（施耐德）合乎国际安全标准；

其它配置:入料段1000mm手动放料，出料段1000mm手动收料；搬运脚轮与水平调整固定螺丝脚M18×L150㎜；保固期限爲一年。因机台质量问题而造成零件之损坏将免费更换（消耗零件及损坏原因在买方时不在此限）；
