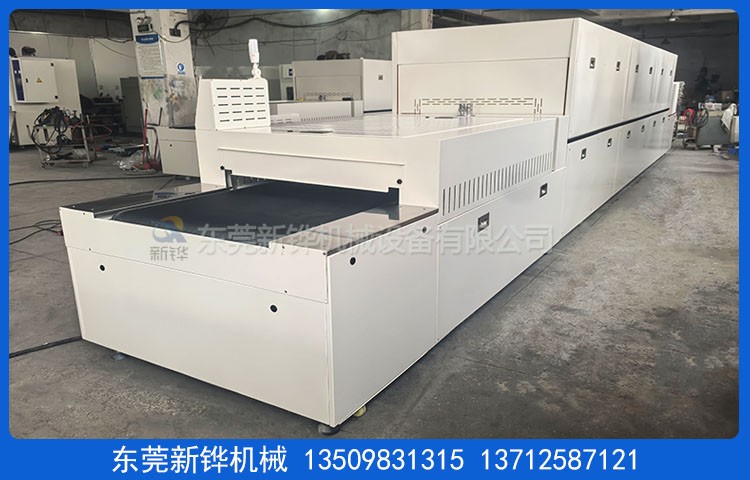

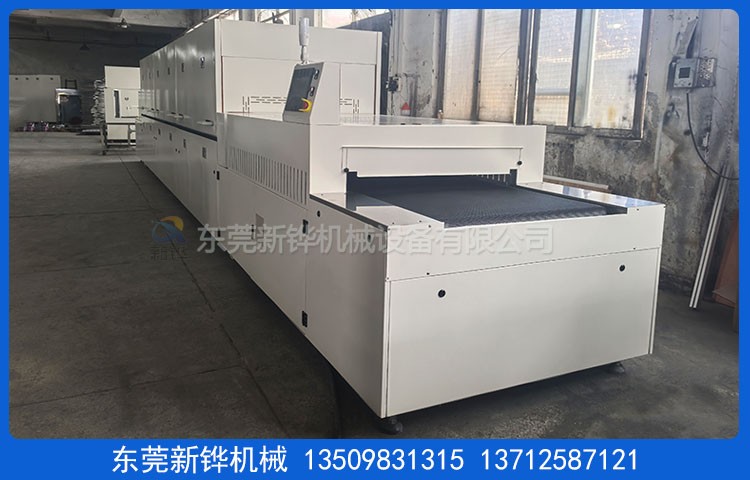

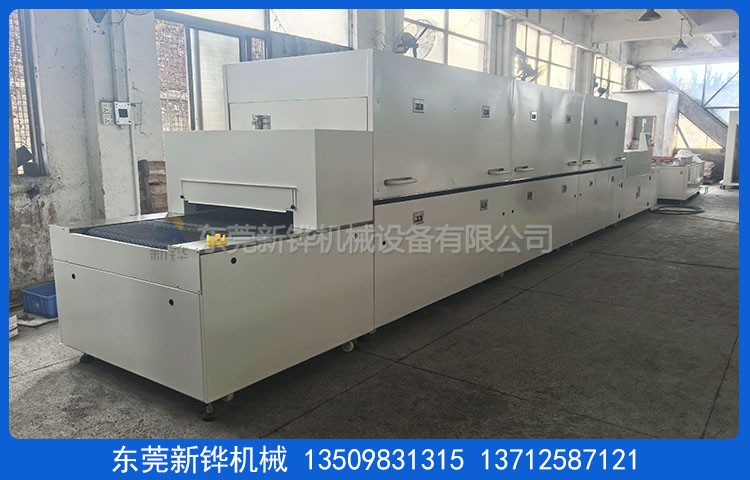

设备名称:PET洁净隧道炉
设备型号:XHSOL-10-09-6R
设备电源:AC380V 3φ 50HZ 53KVA
内空尺寸:长6000 × 宽960 × 高100mm
外形尺寸:长10000 × 宽1360 × 高1650mm（以实物为准）
机台结构:进料口:100mm(进料高度）；进料段:750mm (人工放料）；回收罩:500mm (热风回收）；升温区:1000mm（分1区控温）；恒温区:5000mm（分5区控温）；冷却段:2000mm(含抽风罩250mm)；出料段:750mm (人工下料）。
检修方式:气弹簧推杆掀开炉盖+手动撑杆保护。
内箱材质:T1.2mmSUS304#镜面不锈钢板满焊製作。
外箱材质:T1.5mmSS41#冷轧钢板折弯加工製作。
机架材质:T2.0*40*40mm铁方通焊接加工。
机台定位:底部安裝M18承重腳杯， 3寸腳杯高度可調。
机台颜色:经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。
保温材料:高密度白色硅酸铝棉，保温层厚度150mm。
隔热外罩:PET洁净隧道炉炉体两侧整体隔热封板配三角锁。
防护标签:设备高温部分加贴高温警示标识。
温度范围:室温～MAX220℃可调;
操作方式:触摸屏+可编程控制器人机界面操作。
温控方式:温控器配合固态继电器控制, 輸入模式為精密 K型熱电偶；温控系统具备自动整定和PID参数的自动校正功能。
温度均匀度:恒温15分钟空炉150℃横向±2-4℃，纵向±5-8℃（进出料段除外）
运风方式:经过风道分散后顶部垂直运风，循环运风設計，均勻性佳。
运风电机:長軸型高温馬達多組配合多翼式不锈钢風輪。
洁净过滤:采用二级过滤，进风口加装初效过滤器，炉内加装千级耐高温高效
过滤器，双面防护网为不锈钢方格网SUS304；
排风方式:￠90mm不锈钢排风阀，可调节排风量。
加热系统:加热元件:304#无尘化不锈钢电热管。
加热功率:46KW, 恒温状态功率:28KW。
升温速率:空炉30分钟常温升至150℃。
输送网带:PET洁净隧道炉输送宽900mm网格内径2*2mm黑色铁复龙网带。
纠偏装置:网带安装特氟龙导条自动纠偏装置。
输送速度:减速电机配合变频器调速，常用2m/min，0.5-5m/min任意调节。
输送高度:输送带表面距离地面可调800+30mm。
冷却方式:多排轴流风扇强制自然风冷，冷却尾端收集热风统一排出。
安全保护:超溫停止加熱並警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器、電源逆向防止器合乎國際安全標準；操作面板/出料急停开关、出料光电检测产品；三色信号指示灯（红色故障指示，黄色待机指示，绿色运行指示）。
防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:簽定合同收到訂金之日起75個工作日內完成；安装调试时间为货到工厂之日 2 個工作日內完成。
