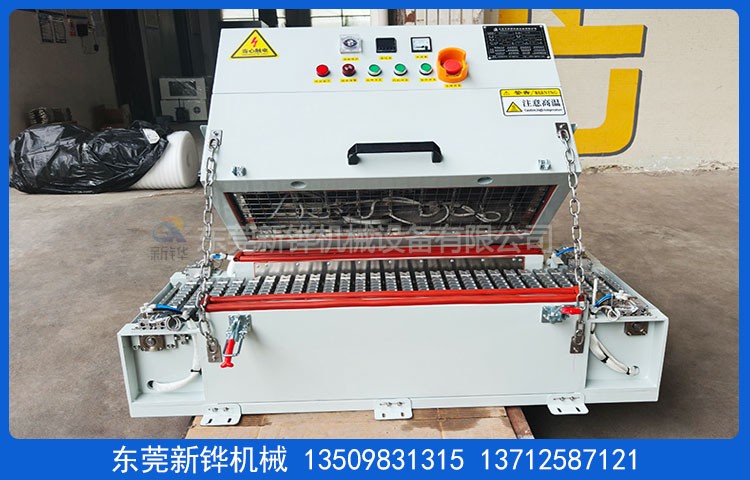

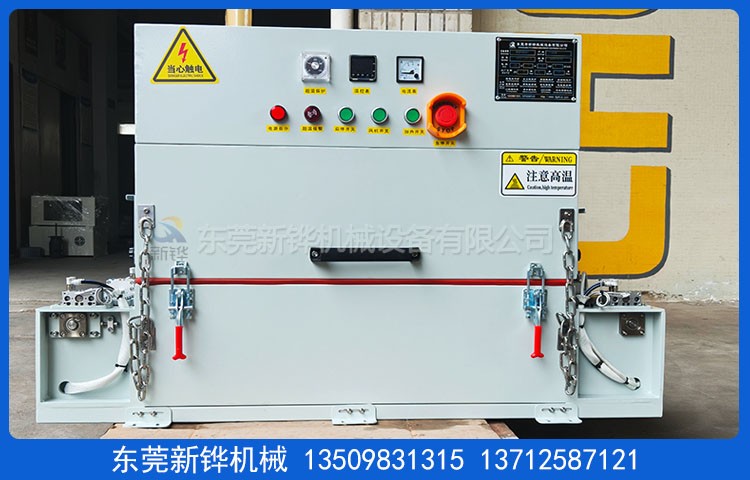

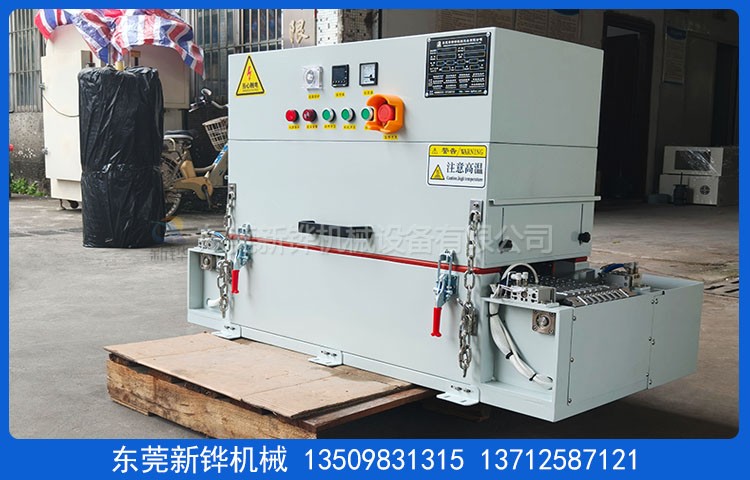

设备名称:隧道炉清洗烘干
机台型号:XHSO-1-40T-1IR
设备电源:AC380V 三相 50HZ 8KVA
外型尺寸:长1140×宽380×高750mm（以实物为准）
机台结构:上料段:170mm；恒温段:800mm（分1段加热控制）；下料段:170mm。
炉盖检修:手动掀开+保险撑杆方式。
内箱材质:T1.2mm厚SUS430#不锈钢板，用氬弧焊接加工製作。
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工製作。
机架材质:T2.0*30*460mm铁方通焊接成型，机架四面+底部封板，
脚轮脚杯:底部安裝承重20mm腳杯，3寸腳轮方便設備的固定和對接。
机台颜色:经防锈处理后靜電高溫粉體塗裝，整机为皱纹白RAL9010
保温结构:保温棉:采用优质白色硅酸铝棉，保温厚度50mm，加空气层隔热保温。
密封条:隧道炉清洗烘干采用₵20mm耐高硅胶密封条密封处理，美觀無污染。
防护标签:设备高温部分加贴高温警示标识。
温度范围:常用温度140℃,最高温度:常温～MAX200℃可调。
温控方式:欧姆龙温控表+SSR輸出控制加热，PID自動演算，华菱K型热电偶检测温度；温控系统具备自动整定和PID参数的自动校正功能。
控制联机:客户控制伺服输送+定位（IO点联机）。
运风方式:馬達由顶部经过风道分散后从上往下吹向产品，循环运风設計。
运风电机:加热段顶部安装1組120W長軸馬達配多翼式镀锌風輪。
加热系统:加热器:隧道炉清洗烘干采用红外线电热管，安装顶部加热。
加热功率:6KW。
升温速率:空炉常温～140℃约需时间20分钟。
输送系统:输送链板:4分不锈钢链条+T10mm铝质阳极治具链板节距38.1mm，约40条治具板。
输送方式:每条治具板放6个产品。
检测定位:上、下料两侧亚德客气缸检测定位。
输送动力:400W汇川伺服配减速电机。
输送高度:输送面距离地面高度225mm。
冷却方式:无
安全保护:出料停机时停止加热并警报装置；超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及过载保护；漏电断路器、电源逆向防止器；操作面板急停开关。
防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主電源采用AC220V/380V/50Hz三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
验收标淮:设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:簽定合同收到訂金之日起35個工作日內完成；安装调试时间为货到工厂之日2個工作日內完成。
