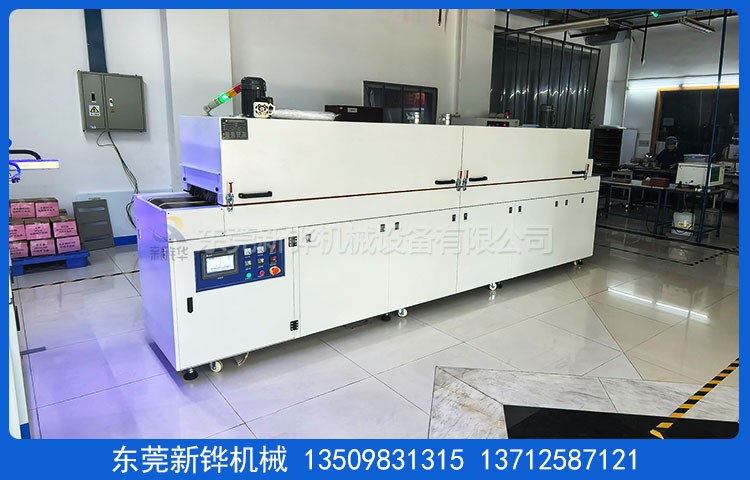

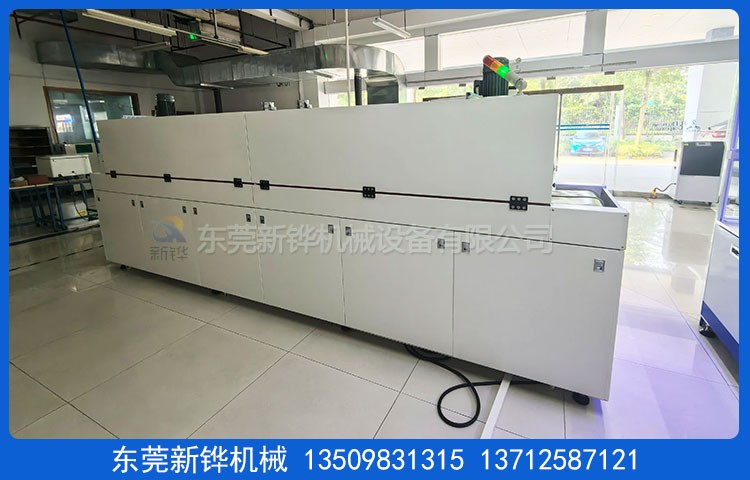

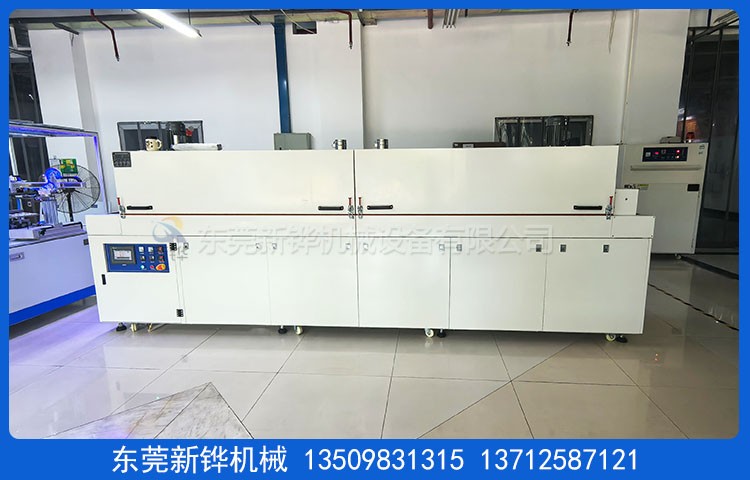

设备名称:隧道式烘干炉设备
机台型号:XHSO-4.5-560-2R
设备电源:AC380V 3φ 50HZ 20KW
内箱尺寸:宽560mm×长3900mm×高100mm（烘区）
外箱尺寸:宽790mm×长4500mm×高1750mm（以实物为准）
机台尺寸:入料段长300mm;加热段3900mm（2段加热）; 出料段长300mm；进出料口安装有调整板，进出料口:0-100mm高低度可调。
机台高度:输送网面距离地面高度1030±10mm可调，炉内宽590mm，输送带有效宽度:560mm。
机台结构:加热段采用手动撑杆掀开式设计，方便检修及清洁保养。
内箱材质:标1. 2mm厚SUS430#不锈钢板加工制作，氩弧焊接，保证炉内清洁，无灰尘产生。
外箱材质:标1.5mm 厚SS41#冷轧钢板加工制作。
机架材质:隧道式烘干炉设备采用40*40*2.0mm 厚方通焊接成型，底部安装承重3寸脚杯， 脚杯高度可调,方便设备的固定和对接。
机台颜色:机台焊接处焊接牢固、打磨平整；经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。
保温结构:采用120K高密度保温棉，保温厚度100mm，加空气层隔热保温。
密封条:加热炉盖采用耐高温硅胶迫紧，密封处理，美观无污染。
防护标识:设备高温部分加贴高温警示标识。
温度范围:常用温度120℃,最高温度:常温～200℃可调;
升温时间:空炉常温～120℃约需时间15分钟；
温度均匀度:恒温30分钟空载测试120℃±3%（进出料口除外）;
温度控制系统:台达PLC及日本欧姆龙温控器+阳明SSR进行温度控制, 炉内分前、后两段进行分别控温，输入模式为台湾(华菱)精密 K型热电偶；具备自动整定和PID参数的自动校正功能;
操作面板:隧道式烘干炉设备采用7寸台达触摸屏集中控制。
运风方式:加热段:3900mm/2个运风马达，马达由顶部循环送风，热风经过风道分散后从上至下后吹向产品，循环运风设计，均匀性佳。
运风电机:采用长轴型烤箱专用马达1组（升捷）及强力型多翼式镀锌风轮。
加热系统:采用不锈钢电热管+热风循环进行加热，加热温度均匀、稳定、温差小。
加热功率: 约为18KW；发热管数量:12根分2组；
输送网网带:隧道炉采用特弗龙布带送网+导向条，输送网有效宽560㎜。
防偏装置:输送两侧安装不锈钢防护条，铁弗龙布带加防偏导条。
输送动力:减速电机驱动配合易能变频器调速，输送时间:10-30分钟走3900mm 可调 ;
输送方向:从左向右输送（以操作人员面向机台，控制面板在机台左边为基准）;
控制要求:后段设备给停机信号→收到停机信号停止输送→到达设定停机时间报警提醒→收到启动输送信号机台继续输送。
安全保护:超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及超载保护；正泰漏电断路器；三色指示灯（红色故障指示、黄色待机指示、绿色运转指示）。
使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制。
使用环境:环境相对湿度≤75%，温度:0 ℃ ～40 ℃；气管负载压缩空气压力大于5bar。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.。
执行标准:炉温均匀度按GB9452-1988,或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94《耐火纤维炉衬的设计和安装规范》；JB/DQ5071－92《筑炉守则》；GB10067.1－88《电热设备基本技术条件 通用部分》；GB10067.4－88《电热设备基本技术条件 间接电阻炉》；GB9452－88《热处理炉有效加热区测定方法》；其余按相关的中华人民共和国国家标准及部颁标准
售后服务:本公司设备自送货之日起,整机质保期为1年，配件部分按配件实际保修日期为准；质保期内发生任何非人为质量问题，免费提供维修；全年制免费提供日常技术咨询和故障处理服务, 并不定期对设备使用状况进行质量跟踪；设备安装调试完毕后，现场实际操作培训；质保期外设备故障,损耗造成的配件本公司酌情收取工本费。
验收标准:收到订金之日起25天；以双方签定的技术协议书为标淮；设备交付时附设备说明书1份。
