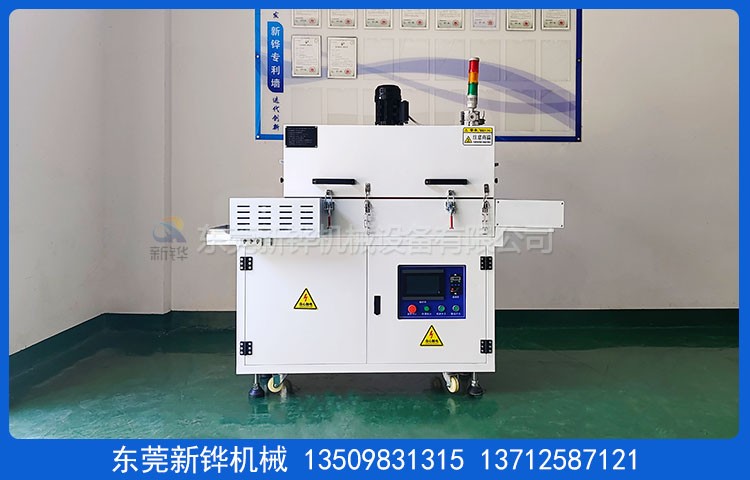

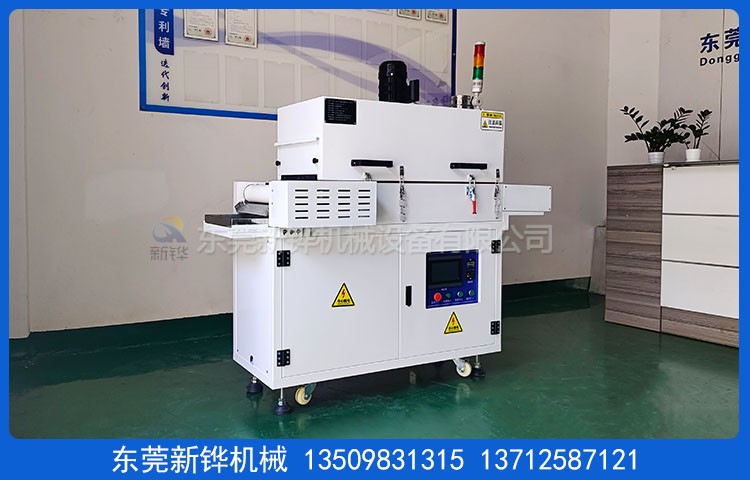

电感线圈固化炉

设备名称:电感线圈固化炉

机台型号: XHSO-1.6-033-3IR

设备电 源:AC220V 单相  50HZ  7KVA

内箱尺寸:长1000 × 宽360 × 高60mm

外箱尺寸:长1700 × 宽460 × 高1600mm（以实物为准）

机台结构:上料段:330mm，恒温段:1000mm（分3段加热控制），下料段:370mm（含下料盒150mm）。

炉盖检修:手动掀开+保险撑杆方式。

内箱材质:T1.2mm厚SUS430#不锈钢板， 用氬弧焊接加工製作。

外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工製作。

机架材质:T2.0*40*40mm 铁方通焊接成型，机架四面封板，

脚轮脚杯:底部安裝承重20mm腳杯，3寸腳轮方便設備的固定和對接。

机台颜色:经防锈处理后靜電高溫粉體塗裝，整机为皱纹白（高光白

型号:YA-8337）。

保温结构:保温棉:采用优质白色硅酸铝棉，保温厚度50mm，加空气层隔热保温。

密封条:采用₵20mm耐高硅胶密封条密封处理，美觀無污染。

防护标签:电感线圈固化炉设备高温部分加贴高温警示标识。

温度范围:常用温度140℃,最高温度:常温～MAX180℃可调。

温控方式:触摸屏一体机自带温度模块+SSR可控硅分3段控制, 輸入模式為精密 K型熱电偶；温控系统具备自动整定和PID参数的自动校正功能。

温度均匀度:恒温20分钟空炉无产品测温140℃±3-5℃（进出料区除外）。

测温分布点:独立三个热电偶探头供客户测温使用。

运风系统:顶部马达配合风轮分散后循环运风设计，温度均匀性佳。

加热系统:加热器:红外线电热管，安装顶部加热。

加热功率:6KW, 恒温状态功率:4KW。

升温速率:空炉常温～140℃约需时间25分钟。

输送系统:输送带:耐高温硅胶皮带或铁弗龙布带。

输送动力:90W调速电机。

输送高度:电感线圈固化炉输送面距离地面高度800+10mm。

出料下料:斜坡下料，配2个接料盒。

冷却方式:无。

安全保护:出料停机时停止加热并警报装置；超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及过载保护；漏电断路器、电源逆向防止器；操作面板/出料急停开关；三色信号指示灯（红色故障，黄色待机指示，绿色运行指示）。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主電源采用AC 220V/ 50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。

验收标淮:设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:簽定合同收到訂金之日起25個工作日內完成；安装调试时间为货到工厂之日 2 個工作日內完成。
