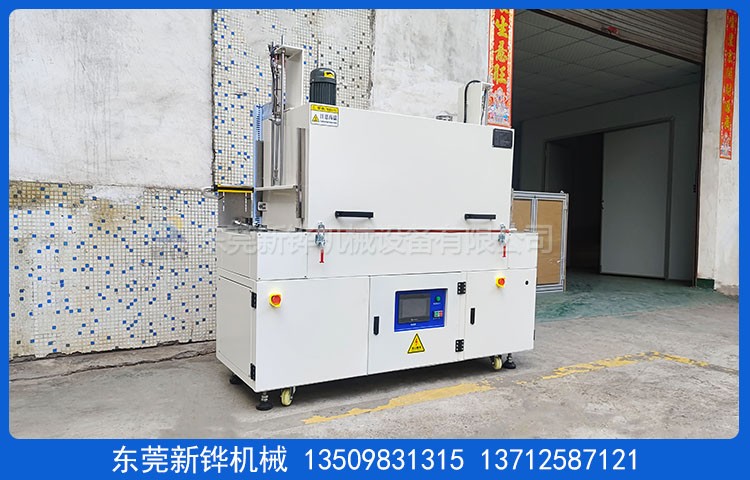

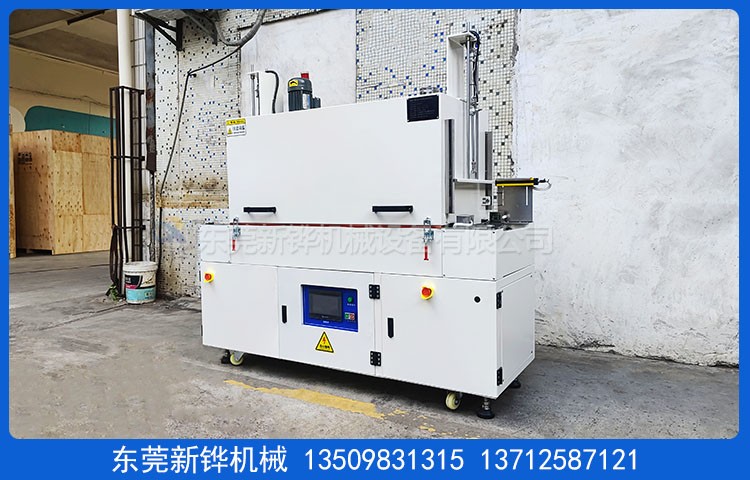

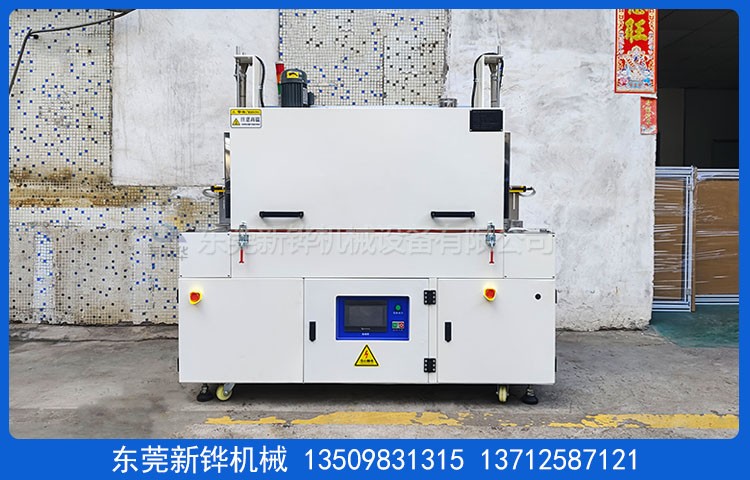

小型隧道烤炉

设备名称:小型隧道烤炉

设备型号:XHSO-1.7-04-1R

机台电源:AC380V  3φ  60HZ 10KVA

烘烤尺寸:长1250 × 宽430 × 高200mm

输送尺寸:长1700 × 宽620 × 高1600mm（以实物为准）

机台结构:入口高度:200mm，进料段:225mm，恒温段:1250mm（1组控温），出料段:225mm。输送线到地面800±10mm。

检修方式:加热段手动开盖设计，方便检修及清洁保养。

机台定位:安装承重M20脚杯， 3寸脚杯方便设备的固定。

内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T2.0*40*40mm 铁方通焊接成型，机架整体封板。

机台颜色:小型隧道烤炉经防锈处理后静电高温粉体涂装，整机为波纹白。

保温材料:白色硅酸铝保温，保温层厚度80-100mm。

门密封条:₵20mm耐高硅胶双密封条密封处理，美观无污染。

温度范围:常用温度:80-120℃，最高温度:常温～MAX200℃可调。

温控系统:智能温度控制器配合SSR控制, 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准。

排风出口:排风口:￠90mm可调节风阀。

加热功率:小型隧道烤炉采用不锈钢电热管，1套加热控制温度，升温状态约:9KW。

升温速率:空炉常温～100℃约需时间5-8分钟，100～200℃约需时间10-13分钟。

输送装置:不锈钢折弯链板+挡边条，出料区装1组光电检测有料提醒，前后进出料口装气动门，门下方装耐高温传感器检测关门有无料，进/出料位装反射形安全光栅。

输送动力:传动由伺服+减速电机独立控，链轮、链条传动运行，常用0.5-1m/min调节速度。

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及超载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起35个工作日出货。
