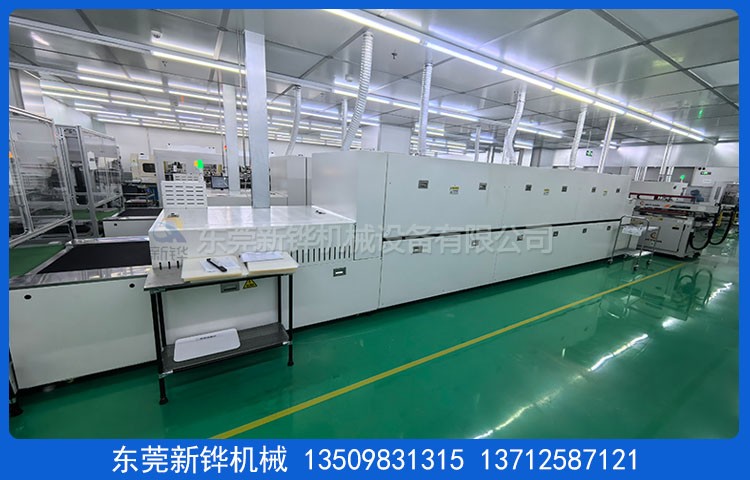

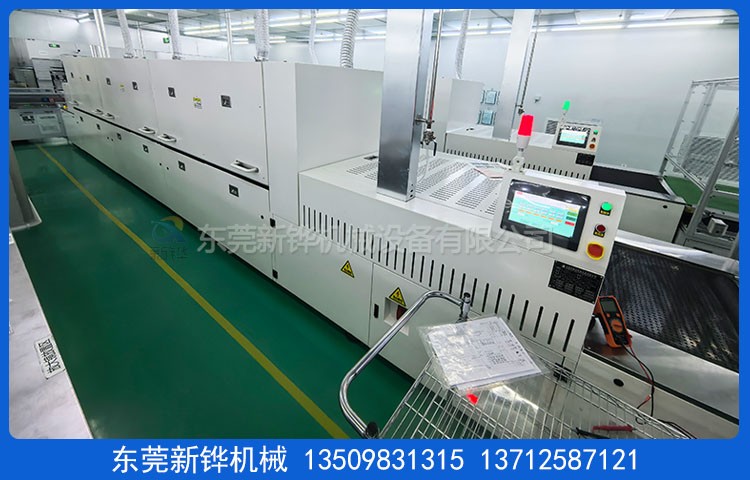

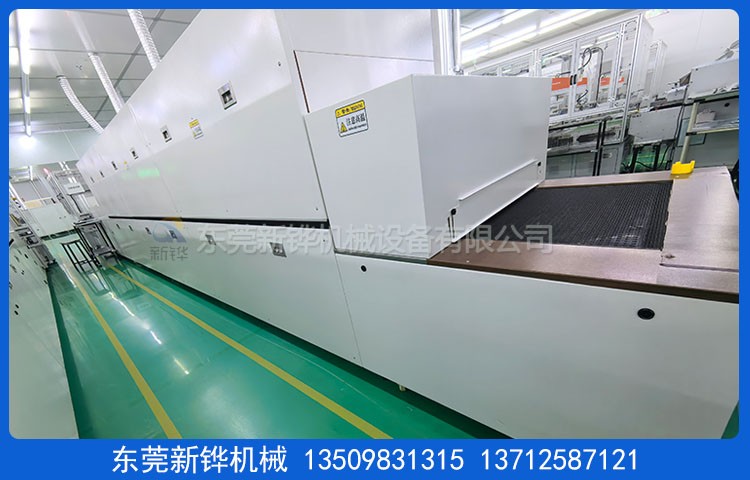

洁净隧道炉

设备名称:洁净隧道炉

设备型号:XHSOL-10-09-6R

设备电源:AC380V 3φ 50HZ 53KVA

内空尺寸:长6000×宽960×高100mm

外形尺寸:长10000×宽1360×高1650mm（以实物为准）

机台结构:进料口:100mm(进料高度）；进料段:750mm (人工放料）；回收罩:500mm (热风回收）；升温区:1000mm（分1区控温）；恒温区:5000mm（分5区控温）；冷却段:2000mm(含抽风罩250mm)；出料段:750mm (人工下料）。

检修方式:气弹簧推杆掀开炉盖+手动撑杆保护。

内箱材质:T1.2mmSUS304#镜面不锈钢板满焊制作。

外箱材质:T1.5mmSS41#冷轧钢板折弯加工制作。

机架材质:T2.0*40*40mm铁方通焊接加工。

机台定位:底部安装M18承重脚杯， 3寸脚杯高度可调。

机台颜色:洁净隧道炉经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。

保温材料:高密度白色硅酸铝棉，保温层厚度150mm。

隔热外罩:炉体两侧整体隔热封板配三角锁。

防护标签:设备高温部分加贴高温警示标识。

温度范围:室温～MAX220℃可调;

操作方式:触摸屏+可编程控制器人机界面操作。

温控方式:温控器配合固态继电器控制, 输入模式为精密 K型热电偶；温控系统具备自动整定和PID参数的自动校正功能。

温度均匀度:恒温15分钟空炉150℃横向±2-4℃，纵向±5-8℃（进出料段除外）

运风方式:经过风道分散后顶部垂直运风，循环运风设计，均匀性佳。

运风电机:长轴型高温马达多组配合多翼式不锈钢风轮。

洁净过滤:洁净隧道炉采用二级过滤，进风口加装初效过滤器，炉内加装千级耐高温高效过滤器，双面防护网为不锈钢方格网SUS304；

排风方式:￠90mm不锈钢排风阀，可调节排风量。

加热元件:304#无尘化不锈钢电热管。

加热功率:46KW，恒温状态功率:28KW。

升温速率:空炉30分钟常温升至150℃。

输送网带:宽900mm网格内径2*2mm黑色铁复龙网带。

纠偏装置:网带安装特氟龙导条自动纠偏装置。

输送速度:减速电机配合变频器调速，常用2m/min，0.5-5m/min任意调节。

输送高度:输送带表面距离地面可调800+30mm。

冷却方式:多排轴流风扇强制自然风冷，冷却尾端收集热风统一排出。

安全保护:超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及过载保护；

漏电断路器、电源逆向防止器合乎国际安全标准；操作面板/出料急停开关、出料光电检测产品；三色信号指示灯（红色故障指示，黄色待机指示，绿色运行指示）。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起75个工作日内完成；安装调试时间为货到工厂之日 2 个工作日内完成。
