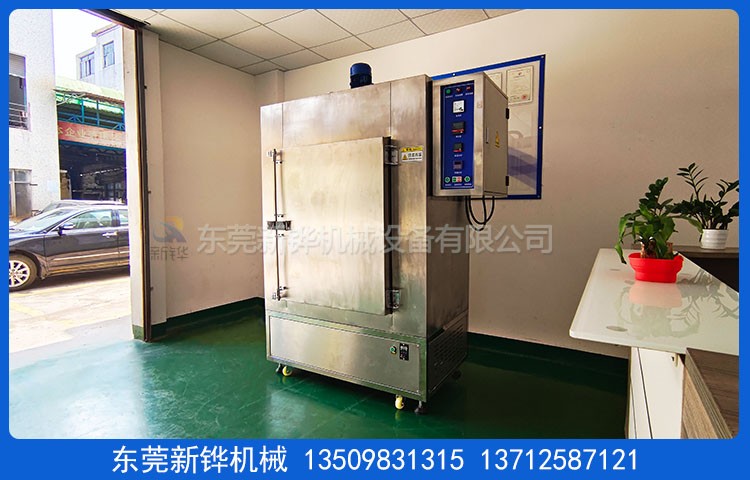

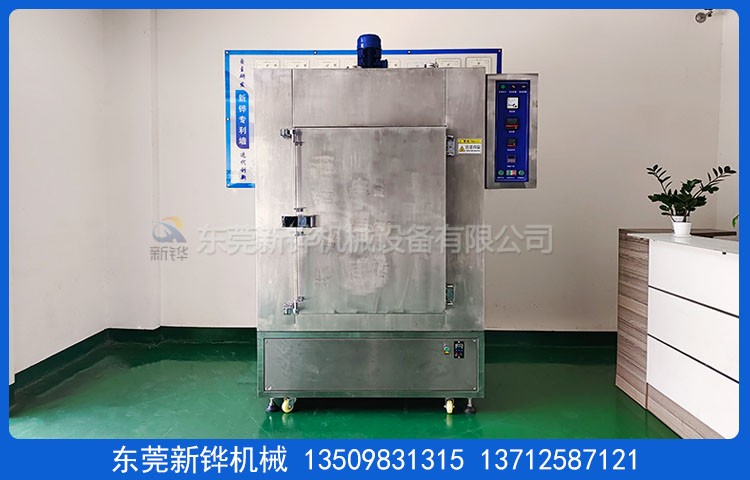

设备名称:高温旋转烤箱
设备型号:XHMOH-4F
设备电源:AC380V 3φ 50HZ 40KVA
内箱尺寸:宽800×深600×高1000㎜
外箱尺寸:宽1450×深1000×高1850㎜(以实物为准)
机台结构:开门方式:单开门、防爆门扣、电箱置于右侧上方。

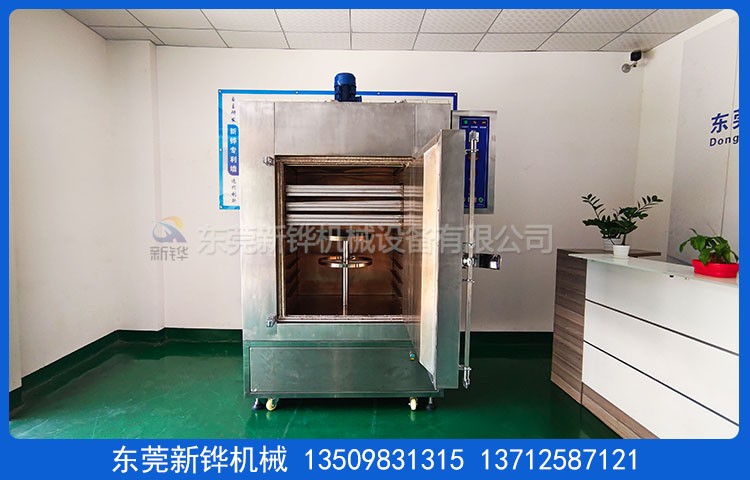

烘烤层数:9层冲孔盘(785*600*25mm),两侧焊接固定轨道。
旋转烤盘:圆形烤盘直径400mm。
旋转高度:烤盘距离炉内底部高度500mm
旋转电机:配120W调速电机,10-100r/min转速可调。
脚轮脚杯:4个3寸脚轮、M20脚杯。
内箱材质:T1.5mmSUS304#不锈钢板全密封满焊。
外箱材质:T1.5mmSUS202#不锈钢板折弯加工制作。
机台颜色:不锈钢本色。
保温材料:耐高温白色硅酸铝棉,保温厚度200mm。
门密封条:₵20mm耐高温石棉条密封处理。
防护标签:高温旋转烤箱设备高温部分加贴高温警示标识。
温度范围:室温~MAX450℃可调节。
输入模式:智能温度控制器,数字设定,LED显示,PID自动演算。
输出模式:K型热电偶配合SSR输出控制加热。
温度均匀度:空炉恒温30min后温差380±5℃。
运风方式:顶部马达从左右两侧送风吹向产品,循环运风设计。
运风电机:耐高温长轴型烤箱专用马达2组配强力型多翼式不锈钢风轮。
加热元件:SUS304无缝带散热片电热管,烤箱外部单独拆装检修。
加热功率:38KW, 恒温状态功率:19KW.
升温速率:空炉常温~380℃约需时间50分钟。
计时方式:恒温到达自动计时,计时完成声光警报装置。
计时范围:0-999分钟。
安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载等保护并警报装置…合乎国际安全标准。
安全标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。
使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制;环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行;电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行;JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》;GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修;质保期外设备配件损耗造成的故障本公司酌情收取工本费;免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容;免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。
验收标淮:设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮;设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起20 个工作日内完成;安装调试时间为货到工厂之日 2 个工作日内完成。
东莞新铧机械设备厂是生产:高温旋转烤箱,旋转式烤箱,高温烤箱,高温工业烤箱,热风旋转烤箱,定制旋转烤箱,工业烤箱,热风烤箱的厂家.
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | ![]() | 进口多通道有纸记录仪 | ![]() |
进口PARTLOW圆图温度记录仪 | ![]() | 进口YOKOGAWA 48通道温度记录仪 | ![]() |
记录组 | |||
手提式温度记录器组 6点 | ![]() | IR 电脑温度记录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
