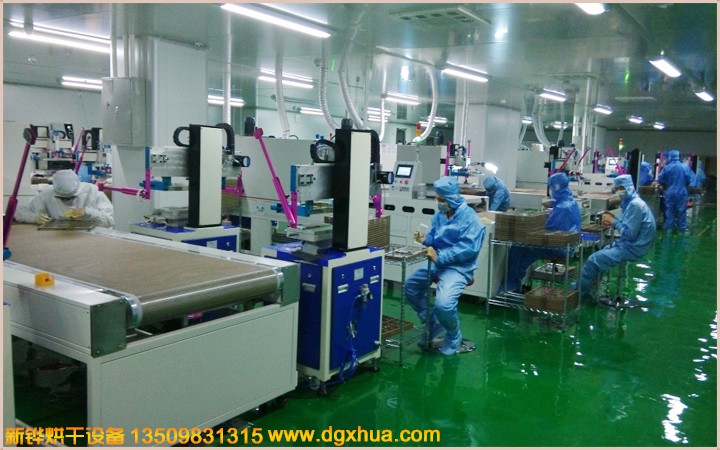

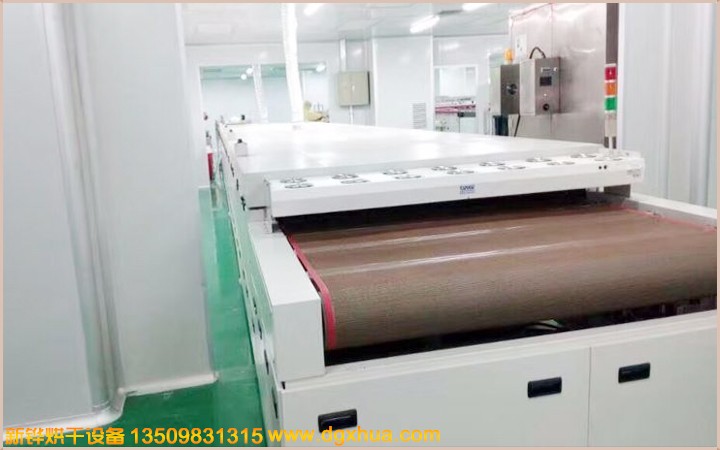

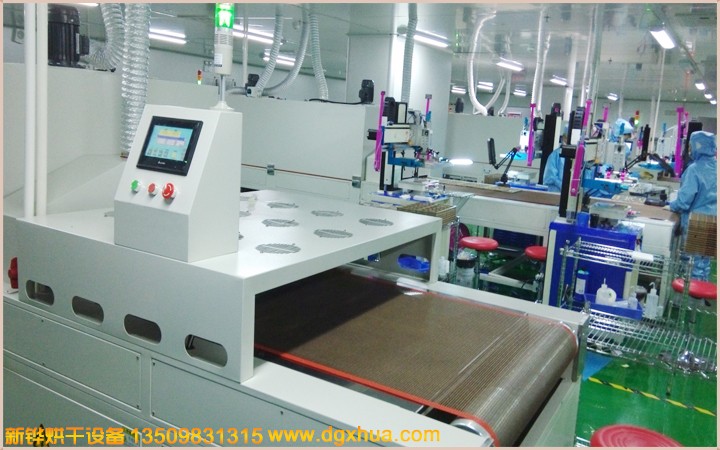

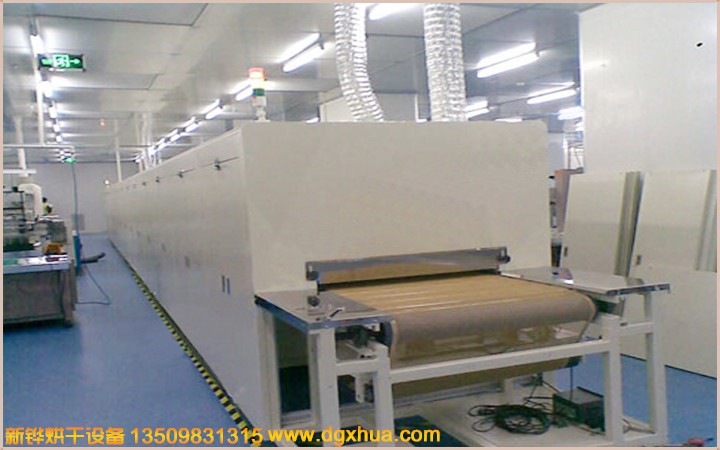

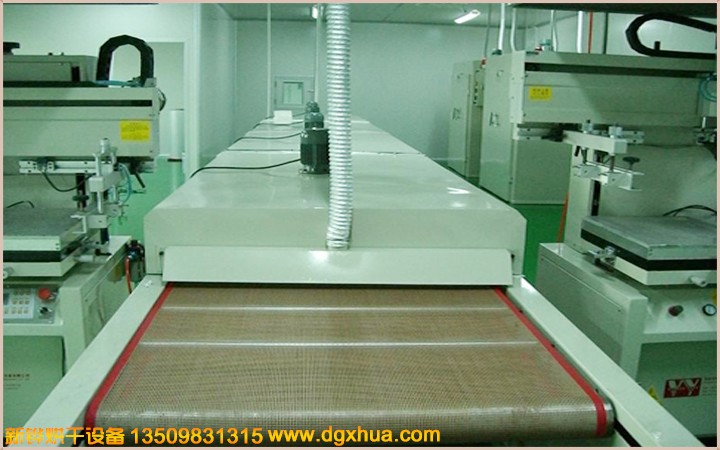

| 设备名称：无尘隧道炉 |
| 机台电源: AC380V 50HZ 75KVA |
| 烘烤尺寸: 长10000×宽1050×高100㎜ |
| 输送尺寸: 长12000×宽1350×高1650㎜（以实物为准） |
| 机台结构：入料口高度：100mm,进料段：1000mm,恒温段：10000mm(分4段加热）,出料段：1000mm |
| 安装定位：底部安裝承重3寸脚轮、M18腳杯高度可調+50mm。 |
| 检修方式：炉盖电动推杆掀开+手动撑杆保护检修方式设计。 |
| 内箱材质：T1.2mm厚SUS304#镜面不锈钢板全密封氬弧焊、保證爐內清潔。 |
| 外箱材质：T1.4mm 厚SS41#冷轧钢板折弯加工製作。 |
| 机架材质: T2.0*40*40mm铁方通，两侧整体活动封板。 |
| 机台颜色：经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。 |
| 保温结构：采用耐高温白色硅酸铝棉，保温层厚度100mm。 |
| 密封条：采用₵20mm耐高温双硅胶密封条密封处理，美觀無污染。 |
| 溫度範圍：室溫~MAX200℃，常用温度150℃。 |
| 溫度控制器：智能溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型热电偶检测温度。 |
| 溫度均匀度：空爐150℃恒溫15min后溫差±5-10℃ 。 |
| 运风方式：经过风道分散后水平循环运风設計，均勻性佳。 |
| 运风电机：長軸型烤箱專用馬達3組配強力型多翼式镀锌風輪。 |
| 高效过滤器：采用二级过滤，进风口加装初效过滤器，炉内加装耐高温有隔板高效过滤器，双面防护网为不锈钢方格网SUS304；风量：2000 m3/h； |
| 加热方式：不锈钢电热管+热风循环。 |
| 加热功率：68KW, 恒温状态功率：34KW. |
| 升温速率：约7℃/min,空炉常温～150℃约需时间20分钟。 |
| 冷却方式: 2排可调节角度轴流风扇。 |
| 输送网带：宽1000mmT1.0*4*4mm铁复龙网带配自动光电纠偏装置。 |
| 网带除尘：进料段安装除尘粘滚。 |
| 输送速度：减速电机配合变频器调速1-3m/min任意调节。 |
| 输送高度：输送带表面距离地面850+50mm可调。 |
| 安全保护：漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準。 |
| 防护标签：所有带电外露部位加装绝缘保护罩，危险处贴有高温，防触电警示标识，电柜防护等级IP54。 |
| 机台电源：主電源采用AC 220V/380V/ 50Hz 三相五線制。 |
| 使用条件：环境相对湿度40%-50%,温度为20-30摄氏度。 |
| 注意事项：烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。 |
| 执行标准：炉温均匀度按GB9452-1988或JB/T6049-1992，电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行. |
| 参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》，GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》. |
