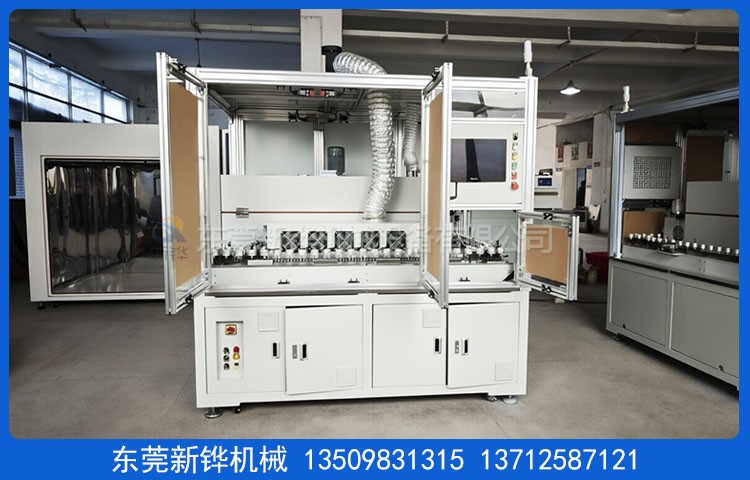

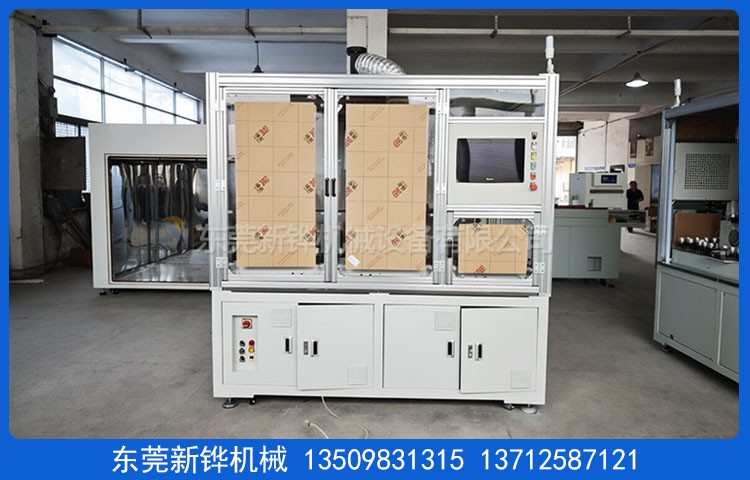

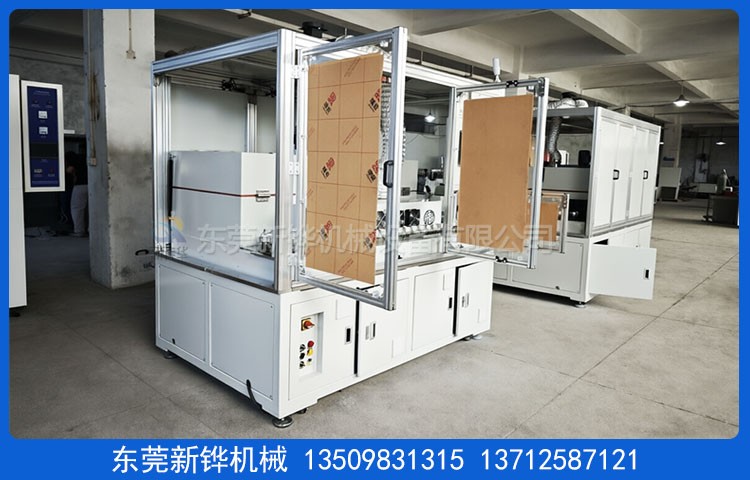

磁底胶焗干机

设备名称:磁底胶焗干机

设备型号:XHSOT-4Y-250T

机台电源:AC380V  3φ  50HZ  13KVA

输送尺寸:长1520 × 宽1300 × 高1800mm（以实物为准）

机台结构:面向机台后边进炉烘烤，前面冷却出料；

检修方式:加热段用气弹簧撑杆掀开+手动撑杆保护设计，方便检修及清洁保养。

机台定位:安装承重M20脚杯， 3寸脚杯方便设备的固定和多段拼接。

内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T2.5*50*50mm 铁方通焊接成型，机架整体封板。机架周围台面为10厘水平加工，地面到台面高度800±10mm

机台颜色:经防锈处理后静电高温粉体涂装，整机为RAL9010米白色。

保温材料:白色硅酸铝保温，保温层厚度80mm。

门密封条:₵20mm耐高硅胶双密封条密封处理，美观无污染。

温度范围:常用温度160±5℃，最高温度:室温-180℃可调设定，温度测试孔2个。

温控系统:欧姆龙温控器+SCR控制中波红外线电热管， 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准。

运风方式:顶部马达配合风轮经过风道分散后垂直循环运风设计，温度均匀性佳。

进排风口:排风口:￠90mm可调节风阀。

加热功率:磁底胶焗干机采用红外线电热管，1套加热控制温度，升温状态约:12KW。

升温速率:空炉常温～160℃约需时间10-15分钟。

链条节拍:产能节拍:8S/PCS，08B长销链条，长销轴∮8*20mm，链条节距4*12.7mm，

输送动力:伺服电机+减速电机,速度可调节。

亚克力罩:40*40*2.0欧标铝型材+5.0亚克力板。

烘烤流程:机械手放/取料，上/下料处光电检测，气缸二次定位，炉温160℃烘烤16分钟,烘烤区数量125PCS约16分钟，冷却约数量55PCS约7分钟，共计约250PCS治具。

冷却温度:产品冷却约7分钟，冷却至35℃±5℃。

安全保护:三色指示灯、超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服務:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服務:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:簽定合同收到訂金后40个自然日出货（不含法定节假日）。

东莞新铧烘烤设备厂家生产:磁底胶焗干机,磁瓦焗炉,电机磁底焗干炉,马达磁瓦焗胶炉,磁石点胶固化炉,热风循环焗干机,定子浸漆焗炉,线圈滴漆焗炉,电机灌胶焗炉,转子隧道炉,电感线圈隧道炉等设备研发制造.
