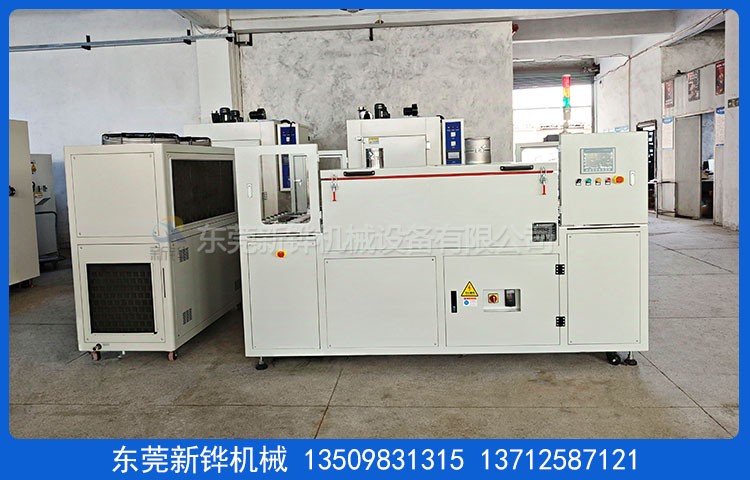

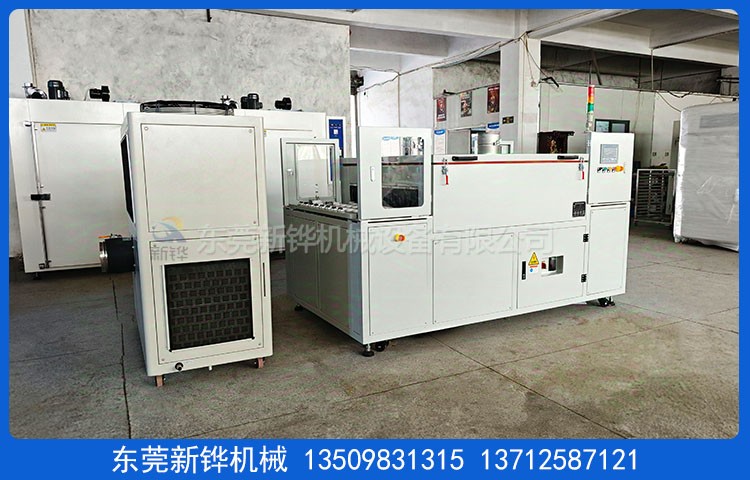

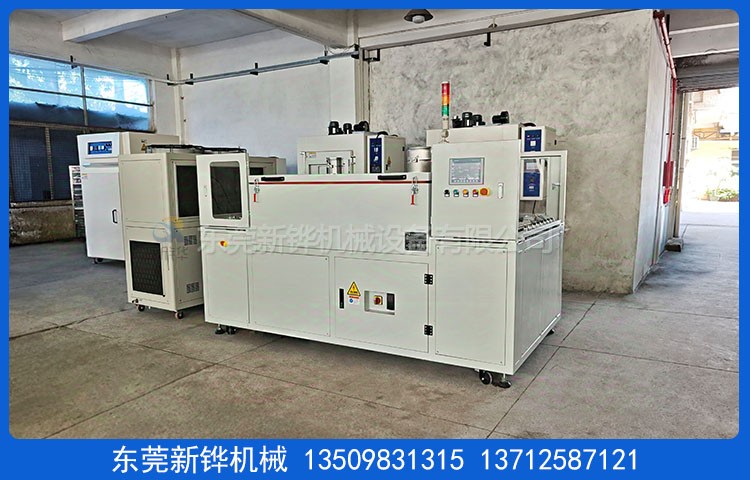

定子冷却炉

设备名称:定子冷却炉

设备型号:XHMOT-2.6-1.5-240T

机台电源:AC380V  3φ  50HZ   15KVA

设备尺寸:长2600 × 宽1500 × 高1800mm（以实物为准）

主要结构:冷却系统、输送机构、二次定位装置、控制系统。

机台定位:治具面距离地面900±20mm，安装承重M20脚杯， 3寸脚杯方便设备的固定和多段拼接。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

内箱材质:T1.2mm 厚430#板折弯加强焊接加工，打磨防锈。

机架材质:T2.5*40*40mm 铁方通焊接成型，机架整体封板。

机台颜色:定子冷却炉经防锈处理后静电高温粉体涂装，客户指定颜色（以色板为准）。

冷却温度:节拍20/PCS，产品150℃25Min冷却到35℃±5℃，下料位安装红外线仪检测单个表面温度。

冷却方式:定子冷却炉采用风冷式冷风机+高速风扇。

产品托盘:兼容三款产品，不锈链板+特弗龙承放座，进出料位二次定位（客户搬运机构取/放料），上下料位安装光电检测产品。

控制系统:触摸屏+PLC+控温系统+伺服+减速电机。

安全保护:马达、过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份（最新一版）。

交货日期:签定合同收到预付款确定图纸50天出货。

东莞新铧烘干设备厂家生产:定子冷却炉,发电机冷却炉,马达冷却炉,变压器冷却炉,电机定子冷却炉,风机冷却炉,工业烤箱,红外线焗炉等设备研发制造.
