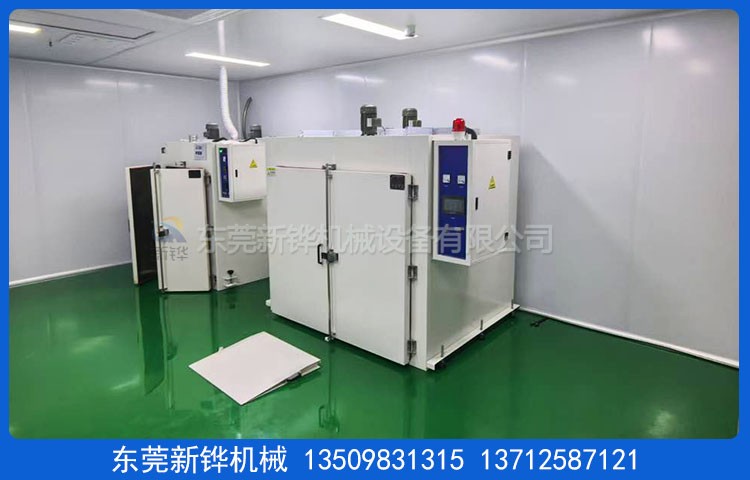

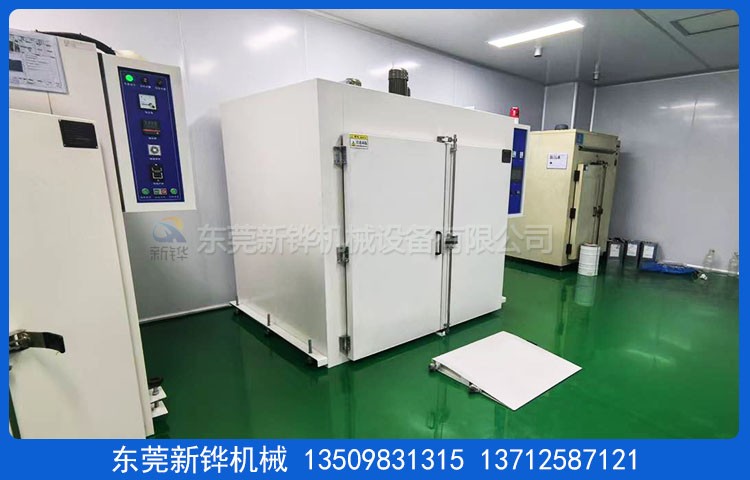

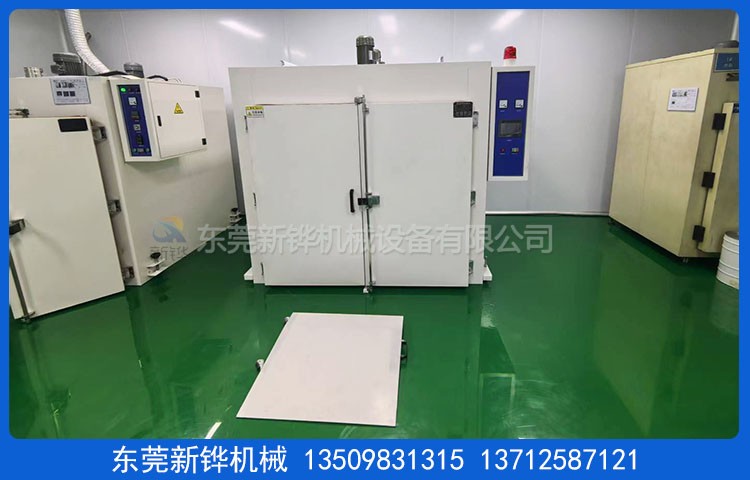

设备名称:打印机胶辊烤箱
设备型号:XHMO-14T
设备电源:AC380V 3∮ 50HZ 36KVA
内箱尺寸:宽1700×深1500×高1500㎜
外形尺寸:宽2380×深1750×高2380㎜（参考尺寸）
机台结构:开门方式:双开门、2套防爆门扣，右侧上方电箱。
机台定位:4个万向脚轮，6个固定脚杯，侧轮斜坡板。
内箱底板:烘烤台车进出内箱板下面槽钢加强承重（台车客户自备），配斜坡上料装置（厚度3.0mm）。
内箱材质:T1.0mm镜面不锈钢板全密封氬弧焊。
外箱材质:T1.4mm SS41#冷轧钢板折弯加工製作。
机台颜色:打印机胶辊烤箱经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。
保温材料:箱体保温层100mm岩棉，门保温层90mm硅酸铝棉。
门密封条:₵16mm硅胶密封条卡于内外箱门框之间密封，美觀無污染。
防护标签:设备高温部分加贴高温警示标识。
溫度範圍:室溫~MAX200℃，常用温度150℃。
溫度控制:六路溫度模块，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，输入K型热电偶检测温度。
溫度探头:左侧上、中、下3个，右侧上、中、下3个
溫度均匀度:空炉恒溫15min溫差±2℃（空载 9点测试，满载±5℃）
操作方式:威伦通触摸屏+PLC可编程控制器，人机界面:温度、时间、加热、自动关机等参数设定。
操作流程:
1、产品放入烤箱
2、工单录入/员工工号录入→烘烤温度/时间设置及确认→启动设备→烘烤完成，弹出温度/时间曲线确认界面→再次核对工单号→烘烤温度/时间数据记录保存（自动）。
3、文件保存名称:以工单号为文件名称，方便后续记录翻查；
4、文件可被U盘、移动硬盘及电脑转存；
5、烤箱自带内存至少保存三个月以上的数据记录；
运风方式:经过风轮分散后左右两侧循环运风设计，均勻性佳。
运风电机:长轴型烤箱专用马达，2 組配 12 寸多翼式风轮。
进风方式:￠90mm调节风盘配初效过滤器。
排风方式:￠90mm可调节排风阀门。
加热元件:打印机胶辊烤箱采用SUS201#不锈钢电热管，功率:36KW。
升温速率:空炉常温～150℃约需时间20分钟。
安全保护:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準。
安全标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主電源采用AC 220V/380V/50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
验收标淮:设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:簽定合同收到訂金之日起 30 個工作日內完成；安装调试时间为货到工厂之日 1 個工作日內完成。
