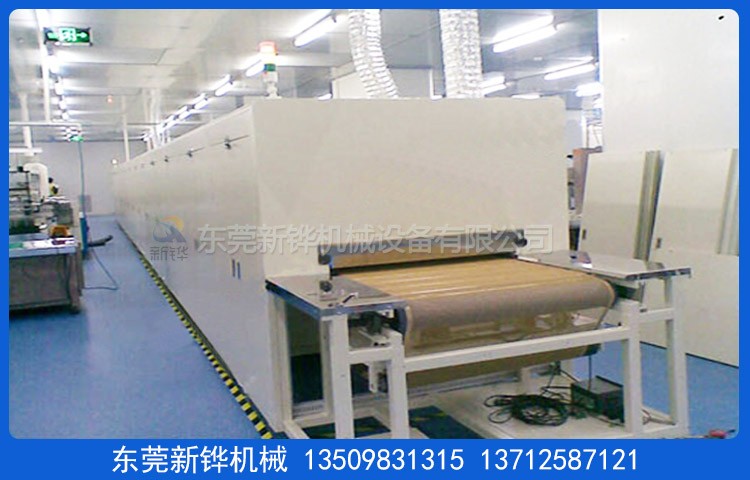

1．隧道炉部分外形尺寸:线体总长10米，隧道炉网带宽1米，隧道炉总高1.6米，隧道炉出料部分1米，隧道炉烘干部分长8米,分为4段，进料部分长1米,线体大梁采用1.5厚方通，隧道炉箱体外壳采用1.5㎜厚冷板折弯而成，隧道炉整机外壳高温静电喷塑(非普通油漆)耐腐蚀易清洗，隧道炉机架用50×50㎜方通焊接而成，配16㎜调节脚杯.
2．隧道炉内胆共2段炉腔，隧道炉每段2米,炉腔总长4米.内胆材质采用1.2㎜厚镀锌板制作,炉腔总高0.35米,进料口净高度0.05米,设可调节档板,中间100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层。使隧道炉炉体外部不烫手.顶部配有排气口阀门,可调节室内空气流量,便温度更加均匀.每段炉盖均可独立翻起打开.便于炉内的清洁
3．隧道炉电器部分:电源三相AC380V，120A，三相五线制,功率24KW，隧道炉采用1HP台湾爱德利变频器变频调速,配台湾力象0.75KW调速电机一台,奥克力牌80型减速牙箱，速比为1:70,配传动齿轮和传动链条,传动速度0.5至6米/分钟任意可调,配独立的控制系统，隧道炉每段炉腔配力象牌运风马达1台，配八寸半运风风轮，炉盖发热管内置风槽内,隧道炉共计:2台运风马达，每台0.37KW.使炉内温度更加均匀；隧道炉每段炉腔内装有红外线发热管6条，共计12条,每条2000W均匀分布在配在炉腔内部,隧道炉传输带底部配有隔热层，厚度为50mm,使炉外温度不烫手(温度在50度以下)，隧道炉每段炉腔配独立的控制电箱和温控系统，方便设置不同的温度隧道炉。
