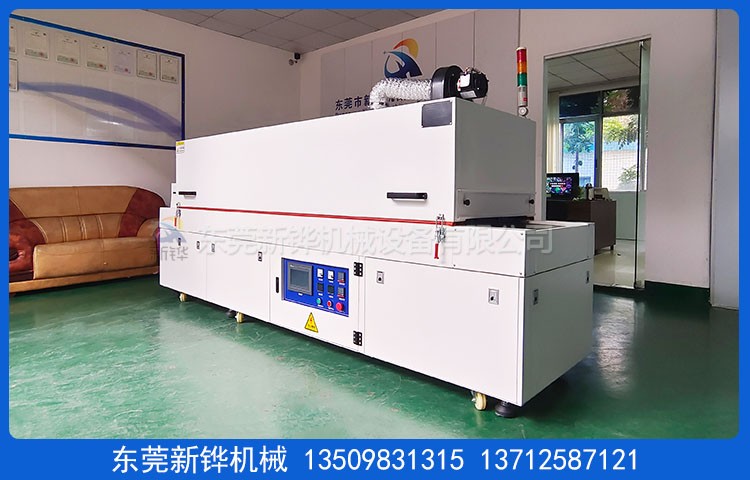

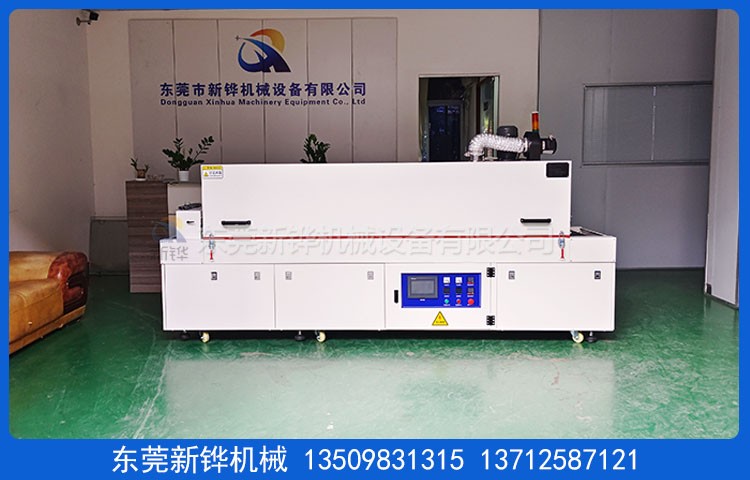

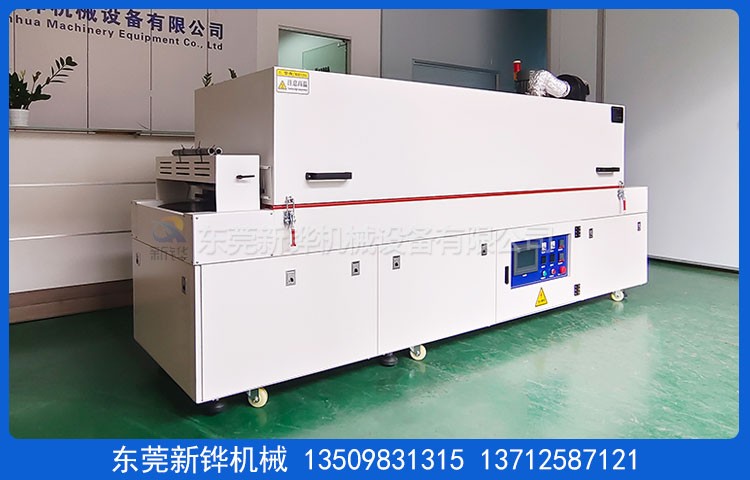

铝箔涂布烘烤线

设备名称:铝箔涂布烘烤线

设备型号:XHSO-560-2R

机台电源:AC380V  3φ  50HZ  13KW

烘烤尺寸:宽560mm×长2500mm×高80mm（烘干区）

外形尺寸:宽790mm×长3100mm×高1750mm

机台结构:入料段长300mm；加热段长2500mm（2段加热）；出料段长300mm；进出料口:0-80mm高低度可调；加热段采用手动撑杆掀开式设计,方便检修及清洁保养。

输送高度:输送网面距离地面高度750±20mm可调,输送带有效宽度:560mm。

内箱材质:标1.2mm厚SUS430#不锈钢板加工制作,氩弧焊接,保证炉内清洁,无灰尘产生。

外箱材质:标1.5mm厚SS41#冷轧钢板加工制作。

机架材质:铝箔涂布烘烤线采用40*40*1.5mm厚方通焊接成型,底部安装承重3寸脚杯,脚杯高度可调,方便设备的固定和对接。

机台颜色:机台焊接处焊接牢固、打磨平整；经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

保温材料:采用100K高密度保温棉,保温厚度100mm,加空气层隔热保温。

门密封条:加热炉盖采用耐高温硅胶迫紧,密封处理,美观无污染。

防护标识:设备高温部分加贴高温警示标识。

温度范围:常用温度120℃,最高温度:常温～180℃可调；

升温时间:空炉常温～120℃约需时间30分钟；

温度均匀度:恒温30分钟空载测120℃±3℃%（进出料口除外）；

温度控制系统:台达PLC及日本欧姆龙温控器+阳明SSR进行温度控制, 炉内分前、后二段进行分别控温,输入模式为台湾(华菱)精密 K型热电偶；具备自动整定和PID参数的自动更正功能； 操作面板:采用7寸台达触摸屏集中控制。

加热段:2500mm/1个运风马达,马达由顶部循环送风,热风经过风道分散后从上至下后吹向产品,循环运风设计,均匀性佳。

输送动力:铝箔涂布烘烤线采用长轴型烤箱专用马达1组（升捷）及10.5寸强力型多翼式镀锌风轮。

加热系统:采用不锈钢电热管+热风循环进行加热,加热温度均匀、稳定、温差小。

加热功率: 约为12KW。

发热管数量:6根分2组；

热气回收:出炉口内置Φ90mm管道配200W风机采集热气从进风口循环至炉内；

输送网带:采用0.7mm特弗龙布带（黑色）,输送网有效宽560㎜。

防偏装置:铁弗龙布带加防偏导条。

输送动力:10-60min走2500mm,输送速度:41-250mm/min；

输送方向:从右向左输送（以操作人员面向机台,控制面板在机台左边为基准）；

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟踪

验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起30天完成（不含法定节假日）
