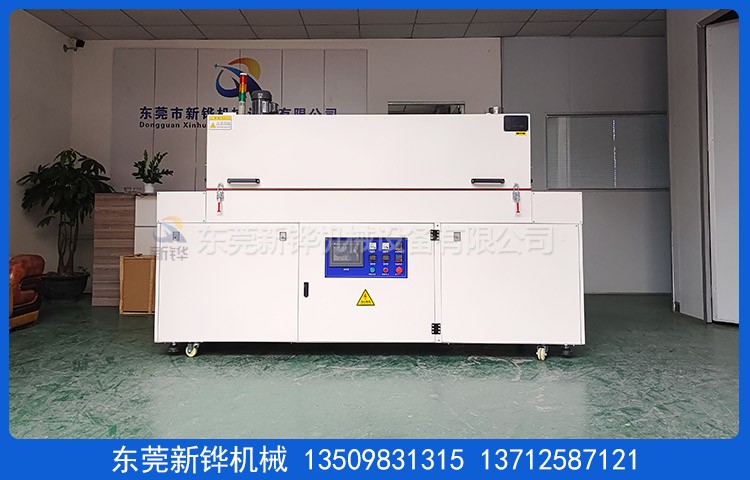

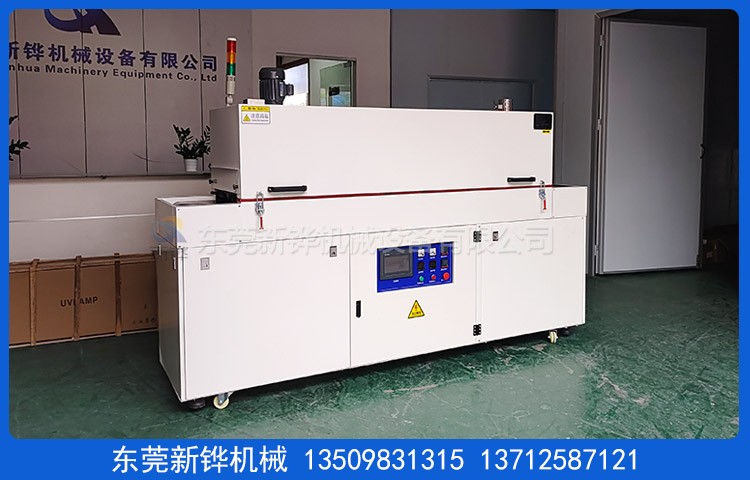

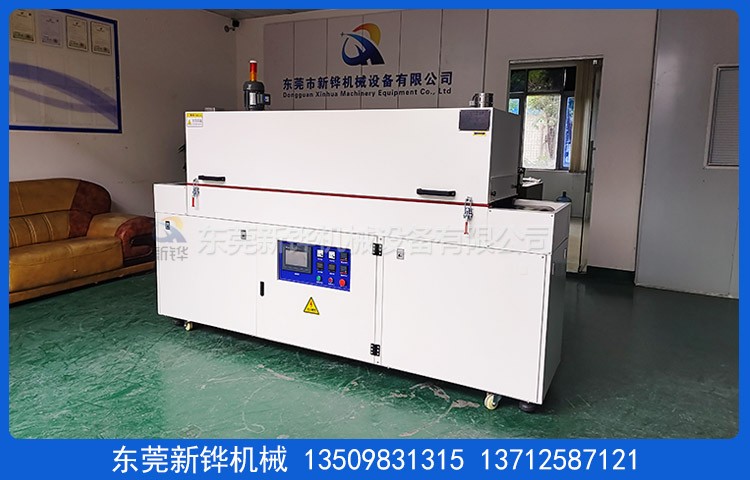

隧道式热风炉

设备名称:隧道式热风炉

设备型号:XHSO-560-2R

整机电源:AC380V  3φ  50HZ  13KW

内箱尺寸:宽560mm×长2500mm×高80mm（烘干区）

外箱尺寸:宽790mm×长3100mm×高1750mm

机台尺寸:入料段长300mm，加热段长2500mm（2段加热），出料段长300mm，进出料口:0-80mm高低度可调。

输送高度:输送网面距离地面高度750±20mm可调，输送带有效宽度:560mm。

机台结构:加热段采用手动撑杆掀开式设计，方便检修及清洁保养。

内箱材质:标1.2mm厚SUS430#不锈钢板加工制作，氩弧焊接，保证炉内清洁，无灰尘产生。

外箱材质:标1.5mm厚SS41#冷轧钢板加工制作。

机架材质:隧道式热风炉采用40*40*1.5mm 厚方通焊接成型，底部安装承重3寸脚杯，脚杯高度可调，方便设备的固定和对接。

机台颜色:机台焊接处焊接牢固、打磨平整；经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。

保温结构:采用100K高密度保温棉，保温厚度100mm，加空气层隔热保温。

密封条:加热炉盖采用耐高温硅胶迫紧，密封处理，美观无污染。

安全标识:设备高温部分加贴高温警示标识。

温度范围:常用温度120℃,最高温度:常温～180℃可调；

升温时间:空炉常温～120℃约需时间30分钟；

温度均匀度:恒温30分钟空载测120℃±3℃%（进出料口除外）；

温度控制系统:台达PLC及日本欧姆龙温控器+阳明SSR进行温度控制, 炉内分前、后二段进行分别控温，输入模式为台湾(华菱)精密 K型热电偶；具备自动整定和PID参数的自动更正功能；操作面板:采用7寸台达触摸屏集中控制。

运风方式:加热段:2500mm/1个运风马达，马达由顶部循环送风，热风经过风道分散后从上至下后吹向产品，循环运风设计，均匀性佳。

运风电机:采用长轴型烤箱专用马达1组（升捷）及10.5寸强力型多翼式镀锌风轮。

加热系统:隧道式热风炉采用不锈钢电热管+热风循环进行加热，加热温度均匀、稳定、温差小。

加热功率: 约为12KW。

发热管数量:6根分2组；

热气回收:出炉口内置Φ90mm管道配200W风机采集热气从进风口循环至炉内；

输送网带:采用0.7mm特弗龙布带（黑色），输送网有效宽560㎜。

防偏装置:铁弗龙布带加防偏导条。

输送动力:10-60min走2500mm，输送速度: 41-250mm/min。

输送方向:从右向左输送（以操作人员面向机台，控制面板在机台左边为基准）。
