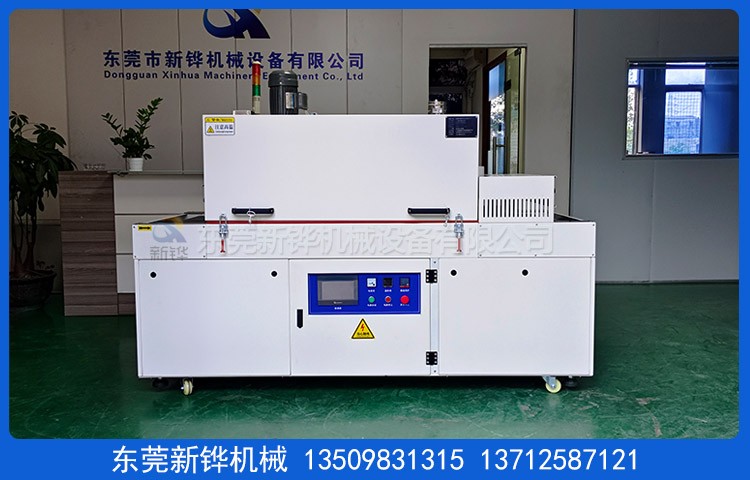

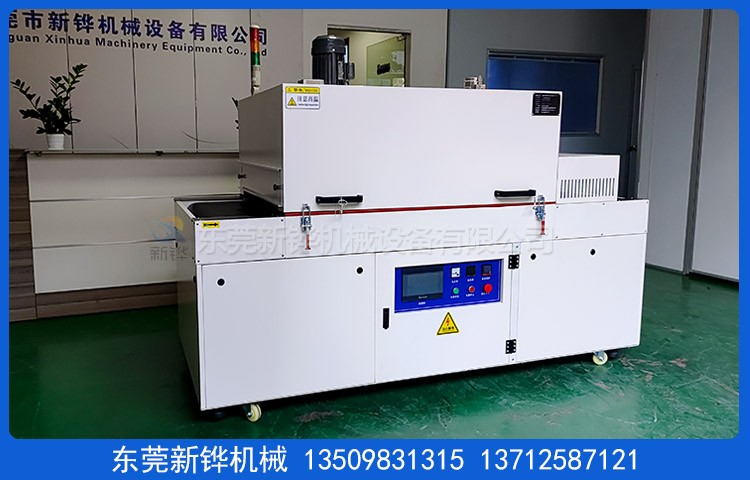

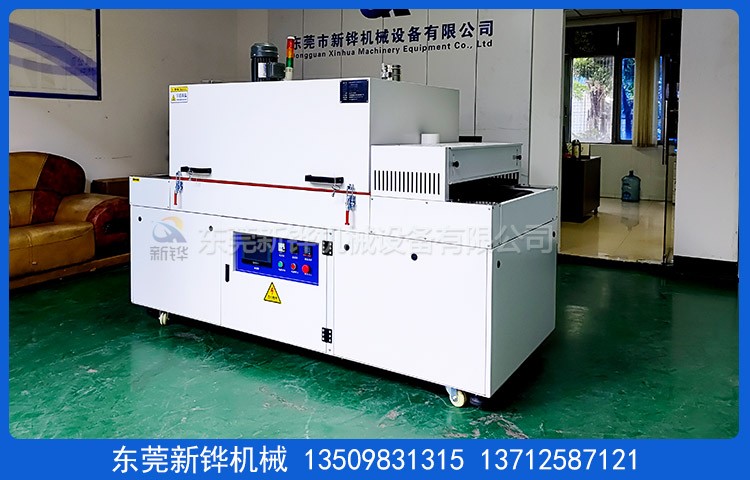

工业烘烤流水线

设备名称:工业烘烤流水线

设备型号:XHSO-1.8-06-1R

机台电源:AC380V 三相  50HZ  15KVA

内箱尺寸:长1800×宽635×高80mm

外箱尺寸:长2900×宽860×高1800mm（以实物为准）

机台结构:进料口高:0-80mm上料段:450mm（含100mm隔热罩）,恒温段:1800mm（分1段加热控制）,下料段:650mm（含100mm隔热罩,冷却罩200mm）

炉盖检修:手动气弹簧掀开+保险撑杆方式。

内箱材质:T1.2mm厚SUS430#不锈钢板, 用氩弧焊接加工制作。

外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。

机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面+底部封板。

脚轮脚杯:底部安装承重20mm脚杯,3寸脚轮方便设备的固定和对接。

机台颜色:经防锈处理后静电高温粉体涂装,整机为皱纹白（或客户提供色卡）。

保温棉:采用优质白色硅酸铝棉,保温厚度100mm,加空气层隔热保温。

密封条:工业烘烤流水线采用₵20mm耐高硅胶密封条密封处理,美观无污染。

防护标签:设备高温部分加贴高温警示标识。

温度范围:常用温度140℃,最高温度:常温～MAX200℃可调。

温控方式:欧姆龙温控表+SSR输出控制加热,PID自动演算,华菱K型热电偶检测温度；温控系统具备自动整定和PID参数的自动校正功能。

温度均匀度:恒温25分钟空炉无产品测温140℃±5℃%。

测温分布点:恒温区域单点检测温度。

控制联机:客户控制伺服输送+定位（IO点联机）。

运风方式:马达由顶部经过风道分散后从上往下吹向产品,循环运风设计。

运风电机:加热段顶部安装1组0.75KW长轴马达配多翼式镀锌风轮。

加热器:工业烘烤流水线采用不锈钢电热管,安装顶部加热。

加热功率:15KW,恒温状态功率:7.5KW。

升温速率:空炉常温～140℃约需时间25分钟。

输送链板:5分不锈钢链条+T15mm铝质阳极治具链板节距63.5mm,约95条治具板。

输送方式:每条治具板放24个产品。

检测定位:上、下料两侧亚德客气缸检测定位。

输送动力:750W松下伺服配减速电机。

输送高度:输送面距离地面高度1060+30mm。

冷却方式:4寸离心风扇风冷。

安全保护:出料停机时停止加热并警报装置,超温停止加热并警报装置,马达、电热过电流保护,控制回路短路及过载保护,漏电断路器、电源逆向防止器,操作面板/出料急停开关,三色信号指示灯（红色故障,黄色待机指示,绿色运行指示）,所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

机台电源:主电源采用AC 220V/380V/50Hz 三相五线制。

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行,JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮,设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起20个工作日内完成；安装调试时间为货到工厂之日 2 个工作日内完成。

东莞新铧烘干设备厂家:工业烘烤流水线,烘道流水线,隧道烘烤流水线,烘干隧道炉,烘干流水线,热风循环隧道炉,固化隧道炉,点胶隧道炉,高温隧道炉,转子隧道炉,IR隧道炉,UV烘烤线,卷对卷隧道炉,涂布隧道炉等设备研发制造。
