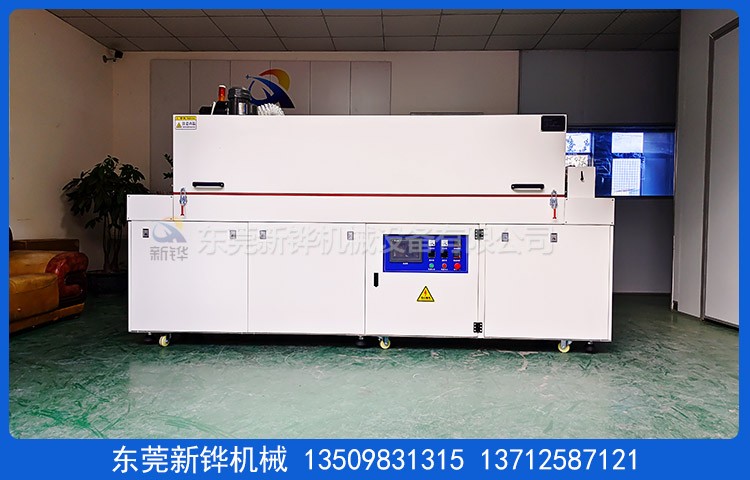

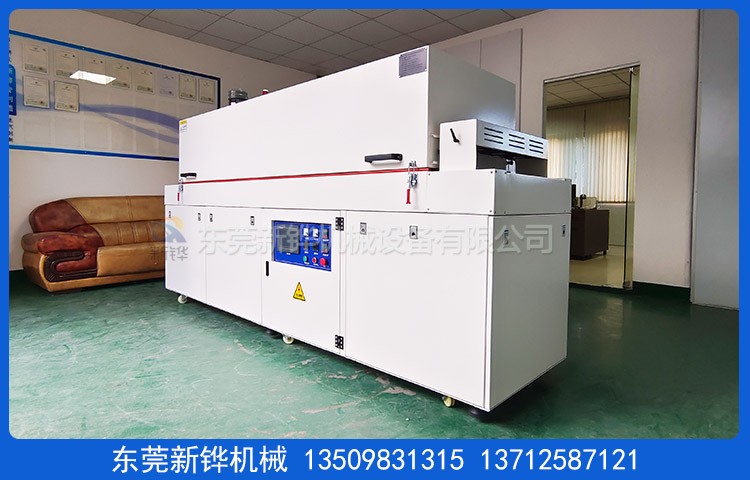

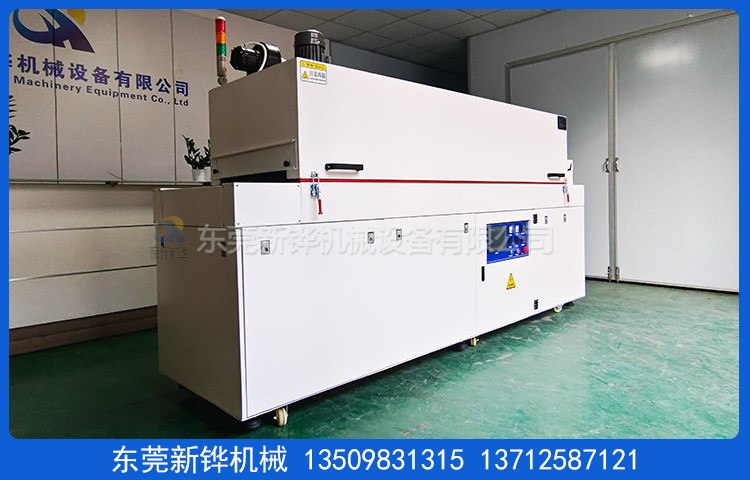

设备名称:电解隧道炉
机台型号:XHSO-3.1-056-2R
整机电源:AC380V 3φ 50HZ 13KW
内型尺寸:宽560mm×长2500mm×高80mm（烘干区）
外型尺寸:宽790mm×长3100mm×高1750mm
机台尺寸:入料段长300mm；加热段长2500mm（2段加热）；出料段长300mm；进出料口:0-80mm高低度可调。
输送高度:输送网面距离地面高度1000±50mm可调,输送带有效宽度:560mm。
机台结构:加热段采用手动撑杆掀开式设计,方便检修及清洁保养。
内箱材质:标1.2mm厚SUS430#不锈钢板加工制作,氩弧焊接,保证炉内清洁,无灰尘产生。
外箱材质:标1.5mm 厚SS41#冷轧钢板加工制作。
机架材质:采用40*40*1.5mm厚方通焊接成型,底部安装承重3寸脚杯,脚杯高度可调,方便设备的固定和对接。
机台颜色:机台焊接处焊接牢固、打磨平整；经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。
保温结构:采用100K高密度保温棉,保温厚度100mm,加空气层隔热保温。
密封条:电解隧道炉加热炉盖采用耐高温硅胶迫紧,密封处理,美观无污染。
防护标识:设备高温部分加贴高温警示标识。
温度范围:常用温度120℃,最高温度:常温～180℃可调;
升温时间:空炉常温～120℃约需时间30分钟；
温度均匀度:恒温30分钟空载测120℃±3℃%（进出料口除外）;
温度控制系统:台达PLC及日本欧姆龙温控器+阳明SSR进行温度控制, 炉内分前、后二段进行分别控温,输入模式为台湾(华菱)精密 K型热电偶；具备自动整定和PID参数的自动更正功能；操作面板:采用7寸台达触摸屏集中控制。
运风方式:加热段:2500mm/1个运风马达,马达由顶部循环送风,热风经过风道分散后从上至下后吹向产品,循环运风设计,均匀性佳。
运风电机:采用长轴型烤箱专用马达1组（升捷）及10.5寸强力型多翼式镀锌风轮。
加热系统:电解隧道炉采用不锈钢电热管+热风循环进行加热,加热温度均匀、稳定、温差小。
加热功率:约为12KW。
发热管数量:6根分2组；
热气回收:出炉口内置Φ90mm管道配200W风机采集热气从进风口循环至炉内；
输送网带:采用0.7mm特弗龙布带（黑色）,输送网有效宽560mm。
防偏装置:铁弗龙布带加防偏导条。
输送动力:10-60min走2500mm,输送速度:27-83mm/min;
输送方向:从左向右输送（以操作人员面向机台,控制面板在机台左边为基准）。
