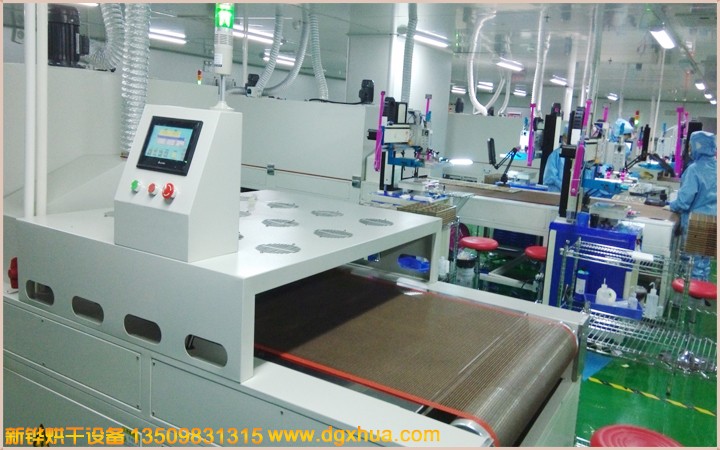

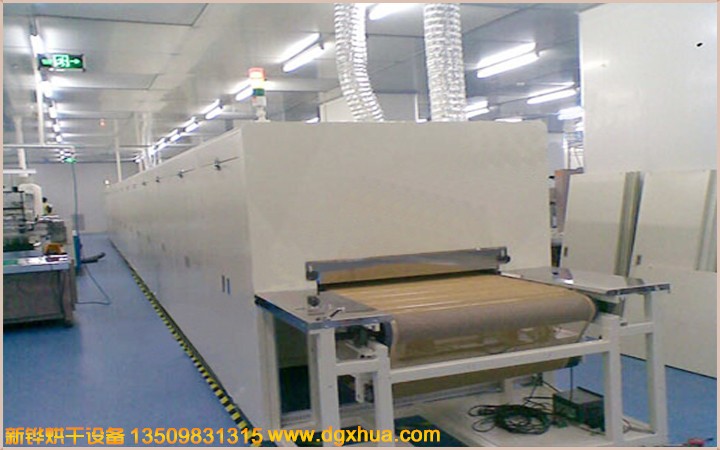

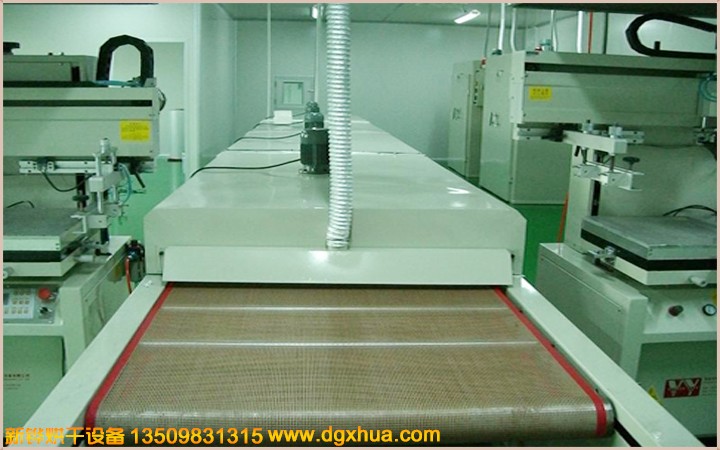

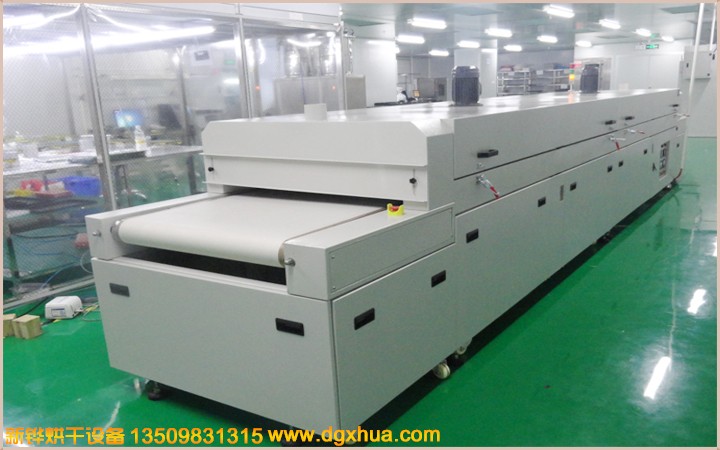

触摸屏无尘隧道炉

触摸屏无尘隧道炉

触摸屏无尘隧道炉应用行业：

触摸屏无尘隧道炉的无尘等级可分为百级无尘、千级无尘、万级无尘，它的应用领域比较广泛，例如：在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、硅胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、食品加工、电子装配、化工制药等需要干燥、加温工序来快速提高产能。

触摸屏无尘隧道炉加热原理：

无尘隧道炉是隧道炉的一个种类，又称无尘烘干炉。加热原理是风机把空气经过高效过滤器循环后通过远红外线对炉内产品进行加温，内部采用不锈钢制作，使得红外线的光线能够照到炉内的每个角落，然后进行均匀的升温，通过热的传导、对流、辐射完成对产品烘干的隧道式烘干设备.

触摸屏无尘隧道炉厂家主营产品：

无尘隧道炉、丝印隧道炉、手机盖板无尘隧道炉、触摸屏无尘隧道炉、薄膜印刷无尘隧道炉、红外线隧道炉、太阳能模组隧道炉、纸张印刷隧道炉、硅胶丝印隧道炉、无尘烤箱、无氧化烤箱、线路板烤箱、LED光电烤箱、锂电池真空烤箱、氮气烤箱、高温烤箱、丝印烤箱、UV固化机、紫外线光固机、低温型UV固化机、下吸风UV固化机、瓶类三面照射UV机、桌上型UV固化机、自动组装流水线等相关设备。

触摸屏无尘隧道炉主要参数说明：

一、机台名称：触摸屏无尘隧道炉      型号：XHSOL-900-2IR

二、电    源：AC380V 3Φ 50HZ  24KW

三、机台尺寸：外尺寸: W1480㎜×L3600㎜×H 1500㎜

加热段长:2000㎜,入料段长:500㎜；(含排风罩）（分2段温控，每段：1000mm/2个送风马达/双面送风），冷却段+收料段长:1000mm，排风罩200㎜，间隔100㎜，实际冷却段700mm分为,多组6寸可调角度风扇组）；输送网宽900㎜，输送网面距地高920㎜+ 50 ㎜出/进高度40MM可调。

四、温控系统
1.温度范围：室温~200℃;常用180℃

2.温度控制器：（巨诺）温度控制器（置于出料端），数字设定，LED显示，PID自动演算，配合SSR输出控制。

3.温控器精度：±0.5％F.S.

五、结构设计
1.内外材质：内箱采用SUS430＃不锈钢板，四周氩焊密封加工（防污染），洁洁 等级Class#1000（外部环境洁净等级爲Class#1000）；外箱采用SS41＃钢板经防锈后静电高温粉体涂装，皱纹白，底座四周钣金封板（可拆卸）。

2.保温材质：采用高级保温棉，保温厚度100㎜加空气隔热保温。采用耐高温硅胶迫紧，美观无污染。
3.机台结构：加热段用电动推杆掀开式设计，下座封板，方便检修及清洁保养。

六、送风系统
1.马达由底部吸回风，热风经SUS管后从上至下经高效过滤器（USA品牌AIRJUARD，阿伽）后吹向产品。喷流式设计，循环送风，均匀性佳。
2.采用长轴型烤箱专用马达2组（台合马达）及强力型多翼式不锈钢风轮。

七、加 热 器：SUS不锈钢加热管。

八、输送系统：采用传动马达＋减速机+链轮＋链条+特氟龙输送网（东菱马达）（棕色4*4），输送方式（正对输送面板，控制箱放出料段）由左至右，连续式输送，速度0.1~2M/min，（常用0-1M/MIN）速度采用VR调整，附数字式LED速度表显示。

九、安全系统
1.超温防止警报装置。
2.马达、电热过电流保护。
3.控制回路短路及过载保护。
4.漏电断路器。
5.前后段加装异常紧急开关。

6.三色指示灯（红色故障指示、黄色待机指示、绿色运转指示）。

7.电源逆向防止器等…合乎国际安全标准。

十、其它配置

1.入料段配合客户放料，出料段手动收料。

2.搬运轮与水平调整固定螺丝脚M20×L150㎜

3.保固期限爲一年。保固期内，因机台质量问题而造成零件之损坏，敝司将免费更换（消耗零件及损坏原因在买方时不在此限）
